基于单片机ATmega16的CCD驱动电路的设计

3.2 实验结果

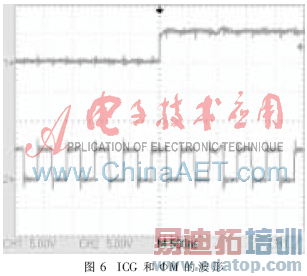

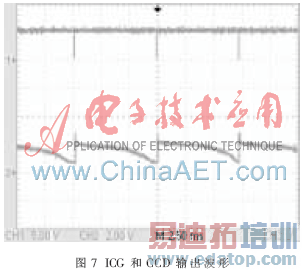

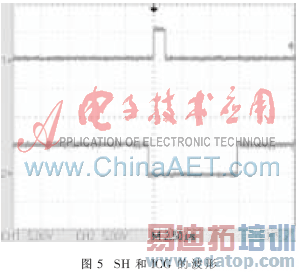

用示波器测量图4所示电路产生的SH和ICG波形如图5所示。通道1为SH波形，通道2为ICG波形，SH的高电平相对于ICG的低电平有一定的延时且宽度较窄。图6为ICG和ФM的波形图，通道1为ICG波形，图中显示出了上升沿部分，通道2为ФM波形。CCD的输出信号波形和ICG如图7所示，通道1为ICG波形，通道2为CCD波形。

基于单片机ATmega16的CTC模式和相位与频率修正的PWM工作模式，设计了CCD时序驱动电路，结构简单，调试方便。另外两种工作模式只使用了单片机很少一部分资源，后续的CCD信号处理部分(模数转换、数据存储等)可以充分利用单片机的现有资源。
