基于单片MAX9000的三角波发生器电路实现

三角波较好的线性指标使得三角波发生器在许多"扫描"电路和测试设备中非常有用。例如，开关电源和感应马达控制电路就需要用三角波发生器实现脉宽调制(PWM)。

本文介绍如何使用单片MAX9000 IC，配合几个无源器件实现简单的三角波发生器。MAX9000集成了一路高速运放、一路高速比较器和一个精密带隙基准。

电路说明

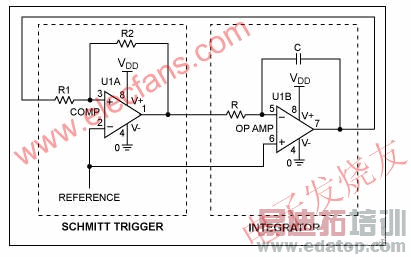

图1. 三角波发生器基本电路

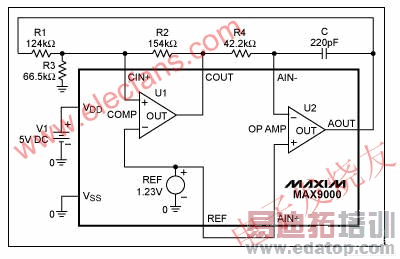

图2. 用MAX9000实现三角波发生器

图1所示为三角波发生器的基本电路?，包括两部分功能：积分器用于产生三角波输出;带有外部滞回的比较器(施密特触发器)用于控制三角波幅度。

运放被配置成产生三角波的积分器，其基本原理为对恒压积分产生一个线性斜坡电压，积分器输出通过施密特触发器反馈到其反相输入端。施密特触发器的输入阈值电压根据三角波峰值电压设定。

但图1所示电路有一个缺点，三角波峰值电压必须与比较器反相输入端的基准电压对称。如要产生从0.5V至4.5V的三角波，则需要(0.5V + 4.5V)/2 = 2.5V的基准电压，由于标准带隙基准的输出电压是1.23V，所以最好能够不依赖基准电压独立设置三角波输出电压。图2中加在滞回网络上的电阻R3即可帮助实现这一功能，使用R3后，MAX9000输出的三角波峰值便不再受基准电压的影响。
