多串锂离子电池充电解决方案

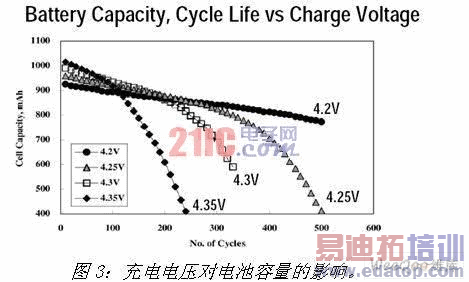

目前人们对锂电池充电电压有这样一个误解，认为有了电池保护板，在电压精度上不必关心，这是不可取的。因为电池保护板目的是用于对可能的意外事故进行及时的保护，它考虑的比较多的是安全因素，而不是性能因素。比如以4.2V的电芯为例，保护板的过压保护参数是4.30V(有的可能会要4.4V)，假如每次都过充，以4.30V作为充电截止点，电池容量也会很快衰减的。

为什么需要充电定时器

曾有一家充电器厂商表示，他们以前常碰到充电器用户来退货，说充电器坏了，原因是电池充了一天，电池都充不饱，充电器不转灯，一直是红灯。可厂家对充电器实际测量时，又发现它是正常的，符合出厂要求。这是什么问题呢？这主要是因为这充电器没考虑到电池的老化后自放电变大。如果截止充电的电流设置过小，将使得老化的电池一直达不到充电完成的设置点，从而使得用户产生误判，认为充电器已坏。

充电定时器的作用就是防止已损害的或过多循环的锂电池，在充电的截止段，由于自放电过大，使电池难以进入EOC的状态(高于判断电流)，一方面给用户带来电池充不饱的误判，另一方面也可能由于过长时间的充电，带来电池过热发生膨胀，甚至危险。

针对这些因素考量，凹凸科技(O2Micro)推出的新型多串锂离子电池充电芯片OZ8981已是一个完善的解决方案。OZ8981是一个专用的充电管理集成芯片，它带精确电压，电流输出和多重保护，并提供六阶段充电控制模式，系统设计方便且成本低。它主要针对用于轻型电动汽车，电动自行车和电动工具上多节锂离子电池包。

高性价比和高可靠性的OZ8981包含单芯片集成充电控制器，可实现高效的误差放大器输出。它支持0V脉冲充电、预充电、恒流充电、恒压充电、截止充电、自动再充电六阶段智能充电控制。支持对预充电的启动电压、恒流充电值、恒压充电值及截止充电电流值进行灵活设置。

此外，OZ8981具有高精准充电电压(<1%)和电流(<5%)输出；通过外部电阻调整，电压输出精度可<0.5%。支持双充电定时器保护：预充电定时，恒压充电定时(最大5小时，或不使用)。支持双温度保护：芯片内部温度保护(115℃)，外部过高温保护(默认：44℃)和过低温保护(默认：2℃)。外部温度保护点可外部灵活设置。支持充电过压保护、过流保护、短路保护。支持电池自动接入检测，支持充电状态的直接LED显示。该器件采用通用封装SOP16。

图4为OZ8981锂离子电池充电曲线图。通过与前端PWM芯片的结合，OZ8981将帮用户快速的实现安全高效且低成本的锂离子电池充电器设计。
