基于au6802n1的旋转变压器信号接口电路设计

录入:edatop.com     点击:

dsp接口电路设计

dsp接口电路为转速数字信号提供了方便的接口。数据传送方式分为三种:并行i/o口模式,abz脉冲模式,spi通信模式。本设计采用后两种方式。由于au6802n1的输出数字信号为5v电平,dsp为3.3v电平,因此中间需要加入电平转换芯片,保证电平的匹配。

如图5所示,为au6802n1硬件接口电路板。提供了四种接口:分别为电源接口、旋变接口、abz脉冲信号接口和spi通信接口。电源接口提供给au6902n1的供电电压+5v和旋变励磁供电电压±15v,旋变信号接口提供旋变励磁信号和接受正余弦反馈信号,同时该板兼容两种转速信号输出方式:spi通信方式和abz脉冲信号方式,实际应用时可供不同需要灵活选取,且互不冲突,易实现与dsp通信。

仿真与实验研究

利用saber对au6802n1外围主电路电路图进行仿真,激磁调理电路仿真结果如图6所示。将硬件电路板应用在五对极永磁同步电机驱动系统中,此时试验中给定旋变励磁信号为10khz,当电机工作在5000rpm时,测试结果为:图7为au6802n1接收到的旋变正弦信号和余弦信号波形图。图8为au6802n1 以脉冲接口工作模式输出给dsp控制器后,输出的实际转子位置波形图。由此可见,该硬件电路及其参数设计正确可行。

\

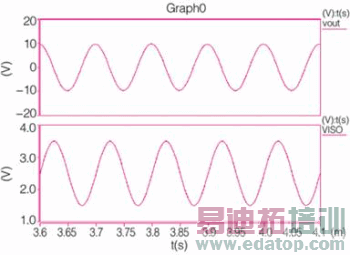

图6 激励调理电路仿真波形

\

图7 旋变正余弦信号波形

\

图8 转子位置波形图

结语

基于多摩川公司的au6802n1所设计的旋转变压器信号接口电路简单可靠,信号输出模式灵活,与dsp数字信号处理器之间接口方便。通过仿真和实验可见,该接口电路输出的位置信号波形品质好,无毛刺并具备很强抗干扰能力,可实现位置检测,并具有较高的精度,因此本文设计的au6802n1硬件接口电路及其参数正确可行。这在高可靠性和高速运行的交流伺服系统中,具有很高的应用价值。
