G=1/2的差分输出差动放大器系统

采用小尺寸工艺设计的高性能ADC通常采用1.8V至5V单电源或±5V双电源供电。为了处理±10 V或更大的实际信号，ADC一般前置一个放大器以衰减该信号，防止ADC输入端出现饱和或受损。这种放大器通常具有单端输出，但为了获得差分输入ADC的全部优势，包括更高动态范围、更佳共模抑制性能和更低的噪声敏感度，具有差分输出会更有利。图1显示一个增益为1/2的差分输出放大器系统。

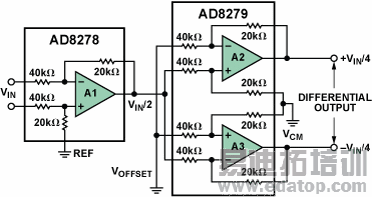

图1. G = 1/2的差分输出差动放大器功能框图

差分放大器A1的增益配置为1/2。此放大器的输出送到放大器A2的同相输入端和放大器A3的反相输入端。放大器A2和A3也以增益1/2工作，二者的输出180度反相，构成一路差分输出。差分输出电压VOUT A2–VOUT A3等于VIN/4–(–VIN/4)，或者VIN/2的总差分输出电压，正如希望的那样。

VOFFSET 引脚可用来偏移输出从而提高ADC的动态范围。从VOFFSET到输出端的差分增益为–1。如果不需要偏移调整，应将此节点接地。

VCM 引脚设置差分输出的共模电压。这在驱动单电源ADC时特别有用，可以将电路的共模输出设置到中间电源电压。从VCM 到输出端的增益为1。如果不需要共模调整，应将此节点接地。

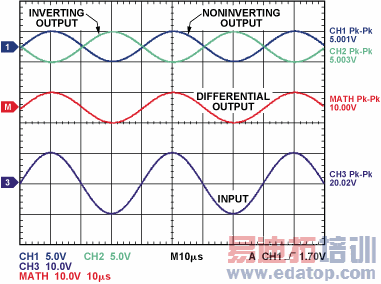

图2显示该电路的性能。输入为25kHz、20V峰峰值正弦波。通道1为同相输出，通道2为反相输出，通道3为输入。Math通道为两路输出之差。每路输出均为输入信号的1/4，两路输出彼此反相，因此其差值为输入信号的1/2。

图2. 差分输出为输入信号的1/2
