功率放大器在电力载波通信中的设计应用

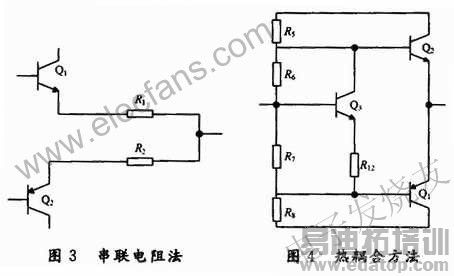

当三极管功率不是太大时，可以直接使用二极管偏置。

3 负反馈电路的改进

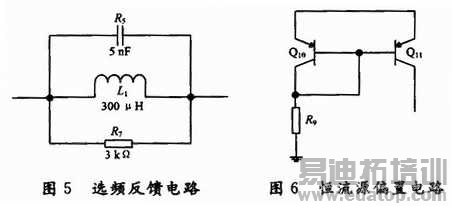

将基本电路中的R8使用如图5所示的LC谐振电路代替，可以将132kHz频率的信号正确反馈，而其他频率信号则被衰减至很小，从而改善输出波形。

电容和电感的取值由公式

来获得。谐振频率相同时，电容容量越小，电感数值越大，品质因数越大，选频特性越好，为了得到合适的负反馈，加入了电阻来调整品质因数。

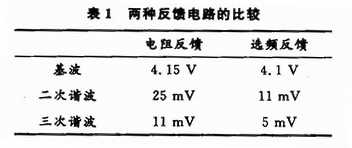

从表1可以看出，使用LC谐振作为负反馈可以在一定程度上抑制谐波失真。

选频负反馈的使用使得电路只使用于特定频率的功率放大，若需要较大范围的频率响应，则不适合采用选频电路。

4 偏置电路的改进

使用图6所示的恒流源代替基本电路中的电阻R1，使得偏置电路中的电流不会受到输入端的影响，从而使输出端更加稳定，降低失真。

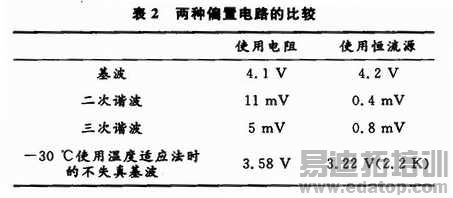

由表2两者的对比可以看出，使用恒流源代替电阻可以使谐波失真大大降低，但是温度特性会变差，使用中需要注意温度补偿。

温度特性变差，但相对其对谐波失真的改进来看，此影响很小，所以在电路中恒流源的引入是非常有意义的。
