MSP43O单片机复位电路可靠性设计

录入:edatop.com     点击:

0 引言

TI公司的混合信号处理器MSP430系列单片机以其处理能力强大、外围器件集成度高、功率消耗低、产品系列全面、全系列工业级等特点,作为目前MCU主流市场的产品之一,在电子应用领域中得到广泛应用,被越来越多的电子设计师所青睐。由于复位电路设计问题而导致的系统出现上电后不工作或状态不正确是很多MSP430单片机电路设计者们在设计、调试和应用中曾遇到过的问题,尽管这种情况发生的几率很低,但对于可靠性要求较高的应用场合,这个现象仍需引起电子设计人员的足够重视。

为此,本文对MSP430全系列单片机的复位系统和复位机制进行了详细深入的分析,并针对性地提出了具体的外围复位电路设计方案和有关电子元器件的详细介绍,以供同行参考和交流。

1 MSP430复位机制

1.1 MSP430复位电路

MSP430的复位电路包括一个上电复位(POR)和上电清除信号(PUC)。POR是设备复位信号,它通常在以下三种事件发生时被触发:a.上电;b.复位模式下RST/NMI脚出现低电平;c.电压监控设备(Brownout)触发。

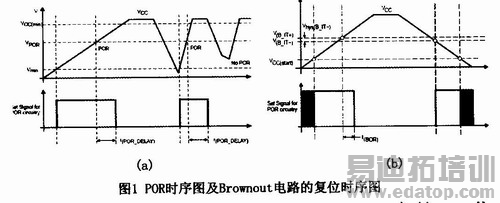

POR时序见图1(a)所示。

\

当供电电压VCC缓慢上升时,POR监测器保持POR信号有效直到VCC超出VPOR水平;当供电电压VCC快速上升时,POR延时t(POR DELAY)提供了足够长的有效POR信号以确保MSP430有足够的时间进行初始化。

1.2 Brownout电路

Brownout电路是电压不足重置功能电路。它取代了POR检测和POR延时电路。Brownout电路能够检测到上电或掉电过程中的较低的供电电压值,并能在供电或掉电过程中通过触发POR信号重置芯片。图l(b)为Brownout电路的复位时序。从图中看出,当VCC超过启动电压VCC(star-t)时POR信号有效,POR信号保持有效直到VCC电压值高于极限电压V(B_IT+)并经过一段时间的延时t(BOR);滞后电压Vhys(B_IT-)用于确保供电电压必须低于V(B_IT-)时Brownout电路才会产生下一个POR信号。

1.3 复位失效过程分析

对于没有Brownout复位电路的情况,如果MSP430的供电电源是周期性的,当电源再次上电时,供电电压VCC在上一个周期的下降期或在受到干扰时必须低于Vmin(见图1)才能确保POR信号的发生,如果VCC不能低于Vmin,将不会产生POR信号,此时,即使在RST/NMI出现了低电平信号也不会产生一个有效的POR信号,系统无法正常复位。

Brownout复位电路存在于部分MSP430系列芯片中,如MSP430F13X和MSP430F14X系列就没有Brownout电路。对于没有Brownout电路的芯片应用系统,在工作时,由于受到干扰、电网波动、误操作等原因,短暂的电压下降造成供电恢复时由于电压没有满足POR的发生条件(低于Vmin),复位端的低电平复位信号无法再次启动系统重新复位工作,此时出现系统死机,这种现象的出现尽管并不频繁,但对于不能随时进行手动复位的远端自动控制系统而言,却是致命的。

在进行电路设计前仔细查看产品技术手册,并针对各系列芯片的不同应用条件设计不同的复位电路。

作者:王丽秋 王春霞   来源:电子技术
