避免PCB设计限制D类放大器性能的实践设计经验

缓冲器

缓冲器件须在旁路电容的外围部分随后放置。从放大器输出经由缓冲器到旁路电容地的回流路径必须尽可能的短 (或对差分形式的缓冲器会回流到放大器)。

图5：缓冲器件需随后放置。该图表明了差分缓冲器的布局情况，图中的缓冲器件是在一个BTL放大器的两个输出端之间直接相连的，无须连接任何的地。

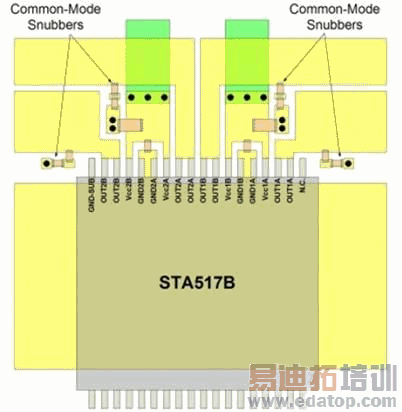

图6：该图表明了一个共模缓冲的布局，缓冲器的每一个输出和地相连。共模缓冲与差分缓冲相比能提供更好的性能。

电源电解电容

电解电容和滤波电感须放置在缓冲器之后。电解电容须和所有IC的高电压电源输入管脚尽可能近的放置。

图7：电解电容布局

电解电容和放大器之间须是"星型"连接，这样可减小由于和同一电容相连的另一放大器的压降所造成的影响。多个放大器之间的菊花链电源会引起噪声、串扰和稳定性问题，即便是采用宽走线方式也无济于事。

如果电路板上的D类放大器IC超过了1个，则每个IC必须有各自的电解电容。如果有超过一个的电解电容，那么电解电容与电源之间的连接也务必是星型方式。

总之，诸如VCC和输出信号路径的处理高电流的走线务必尽可能的宽且短，这样可以充分的减小走线阻抗和感抗。VCC和输出走线具有高电压和高电流，因此它们必须远离敏感信号和器件，如时钟和PLL等。
