DSP在交流异步电动机变频调速中的应用
录入：edatop.com 点击：

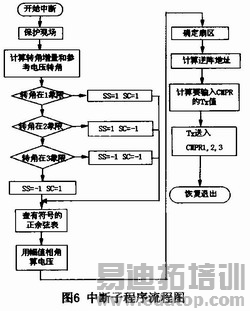

3．2 中断子程序的设计
中断子程序的工作是在每一个PWM周期里，计算出下一个PWM周期的三个比较寄存器的比较值，并送入到比较寄存器中。三相SVPWM波由DSP的PWM1～6引脚输出。
4 实验结果

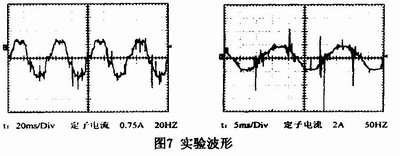

基于以上软、硬件设计，构成变频器对交流异步电机进行变频调速。实验对象为鼠笼式异步电机，其参数如下：型号：JO-11-2，额定功率1kW，额定电压380V，额定电流：2．31A。实验中的波形由数字示波器测得。实验过程测试了在不同频率输出时电机的电流，从实验波形可以看出，其输出电流基本是正弦波。
5 结束语
本文在空间电压矢量控制技术的基础上，设计了转速开环的变频调速控制系统，给出了变频调速控制系统的软件设计。通过试验表明，此系统控制性能和精度良好。
