可饱和电感特性及开关噪声抑制作用

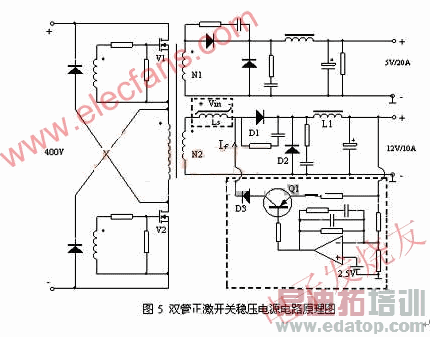

由上面的分析可知，由于可饱和电感Ls的插入，使得辅路的导通时间T´ON、占空比a´都较主回路小，通过对占空比a´的调节最终实现了辅路输出稳压的目的。a´具有很大的调节范围，在辅路完全空载时，a´几乎可以被调节至0，从而使辅路具有了很高的负载稳定度和稳压精度。占空比a´可根据下式计算：

a´= T´ON/T=(TON-DT)/T　　　　　　　　　　　　(2)

式中：TON：主回路的导通时间;T：电源的开关周期; DT：Ls的导通延时时间。

可饱和电感的导通延时时间DT由附加磁感应强度B0、电流If等确定，B0、If由采样控制电路根据输出电压的大小自动调节。DT由下式给出：

DT=N´Ae´(BS-B0)/Vin　　　　　　　　　　　　　　(3)

式中：BS：可饱和电感的饱和磁感应强度;　　B0：介于±BS之间，由工作电流If确定;

Ae：可饱和电感的截面积;　　　　　　N：可饱和电感的线圈匝数;

Vin：加在可饱和电感两端的电压。

在B0=-BS时，DT有最大值DTmax=2N´Ae´BS/Vin;在B0=Br时，DT有最小值DTmin= N´Ae´ (BS-Br)/Vin。If一般设计为几十毫安，If的近似值由下式给出：

If »(HC- B0/mi)´lm/N　　　　　　　　　　　　　　 (4)

式中：HC：可饱和电感的矫顽力;mi：起始磁导率;lm：可饱和电感的等效磁路长度。

基于与正激电源辅路输出稳压同样的原理，由两套磁放大器稳压电路就可以构成推挽电源、桥式电源的辅路输出稳压单元。此外，也可以由磁放大器方便地组成正反混激电源辅路输出稳压单元等，在这里就不一一赘述。

5　结束语

本文介绍了可饱和电感的基本物理特性和可饱和电感的开关噪声抑制作用，重点分析了磁放大器稳压电路的工作原理，并提出了几个理论计算公式。在电源的实际工程设计中，由于供货厂商通常都会提供可饱和电感和磁放大器的经验设计公式，所以实际设计工作还是比较简单容易的。磁放大器稳压电路对于电路参数的要求并不是十分严格，在正常情况下都可以取得非常良好的稳压效果。
