基于TPS5430和MAXl674的智能充电器

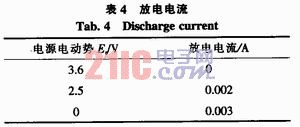

4)Es降低到不能向电池充电，最低至0时，检测放电电流。为保证准确性，对多个不同的电源电压值进行测试，选取最优3组数据记录如表4所示。

由表4可知，当电源电动势下降到最低可充电电压时，电池开始放电，放电电流为3 mA。考虑到放电电流受倒灌电阻Rd影响，改变Rd的大小可改变放电电流。试验表明，Rd=15 Ω时放电电流最小。

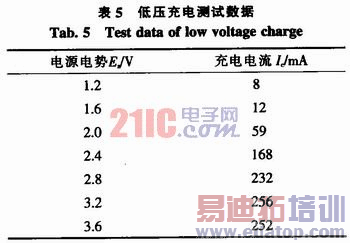

5)接上电源内阻Rs=1 Ω，调整Es，使其在1．2～3．6 V范围内变化。数据记录如表5所示。

由表5可见，随着电源电势的增加，充电电流也随着增加，直到当Es达到3．2 V时，充电电流不再跟随电源电势变化。当电源电势为3．2 V时，充电电流最大，为256 mA。导致充电电流突变的原因是升压器件MAXl674在不同输入电压下转换效率不同。由于MAXl674在超过3 V电压下工作时转换效率低，所以充电电流出现非线性的突变。

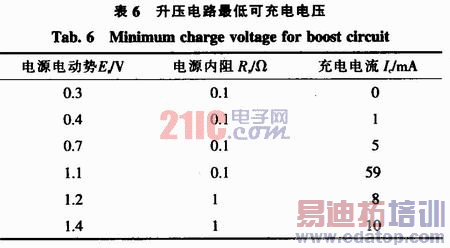

6)当Es≥1．1 V时，取Rs=1 Ω；当Es<1．1 V时，取Rs=0.1 Ω。测量向电池充电的Es，记录数据如表6所示。

由表6可知，逐渐降低电源电势Es时，充电电流也随着下降。当Es到达0．4 V时输出电压已经在O V附近变化，因此能向电池充电的最低Es为0．4 V。

4 结论

本设计以切换电路为控制核心，控制升压型电路和降压型电路对电池进行充电。该充电器输出电压能够恒定在4 V，自动启动充电功能的Es为3．6 V，Es降低到不能向电池充电时，电池放电电流为3 mA，电路适合由输出电压波动较大的太阳能电池板供电的便携式充电器，且充电效率高于传统的充电器。
