基于并联技术的三相功率因数校正方法研究

通过这样的变换，就变成两个三相单开关PFC的并联。尽管|Uab|≠|Uck|，但采用适当控制可以使两个电路平分输出电压，这一特性能够抵消电容中的低频纹波，从而有效地减少电容的温升，延长电容的寿命。因为每个电路独立工作，所以两个功率开关的开通和关断互不影响。不足是不能在整个负载范围实现功率因数校正等。

4)由矩阵式DC／DC变换器构成的方法

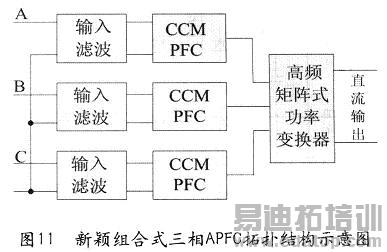

新颖组合式三相APFC拓扑结构示意图如图11所示，该电路由三个单相PFC电路组合而成，与前面所介绍的三相组合式PFC电路极其相似，不同点在于，该电路中三个单相PFC的输出并不是直接将三个单相直流输出电压并联，而是通过高频矩阵式功率变换器，使三个单相PFC直流输出耦合成一路直流输出。该电路的关键在于引入了矩阵变压器技术，充分利用了矩阵变压器磁耦合原理。其等效电路图如图12所示。

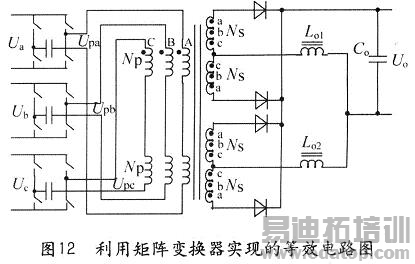

三个单相PFC经逆变后的交变电压相位、频率、幅值相同，通过三相矩阵高频变压器的耦合、变压及隔离，输出所需要的直流电压。三个单相PFC独立性比较强，输出之间相互电气隔离，解决了三个单相PFC之间相互影响的图12利用矩阵变换器实现的等效电路图这一技术难题。

2 结束语

三相PFC整流电路遇到的一个很大的难题就是三相之间的耦合，上述各种方法已分别对此难题进行了相应的解决。每相分别加隔离DC／DC的做法虽然可以解决此问题，但其代价就是使电路所用的器件增多。隔离电感和隔离电容的加入可以对耦合加以抑制，而且在中小功率场合也有一定的实用价值。通过矩阵变换器实现的电路解决了这一技术难题，三个单相PFC独立性比较强，输出之间相互电气隔离。当然代价也是使用器件相对较多。但是考虑到由单相PFC实现三相PFC的种种优势，上述各种方法还是有一定应用前景。
