基于并联技术的三相功率因数校正方法研究

(4)单相PFC电路由SEPIC电路构成

在Boost变换中，传统的隔离在此种情况下的应用并不理想，因为在电流连续情况下，器件将产生高的电压应力，在电流断续情况下将产生较大的输入电流失真。

图5所示的电路是用隔离SEPIC电路组成的三相PFC电路，SEPIC变换器的输入端类似于Boost电路，因此具有Boost电路的优点，如有低的输入电流失真和更小的EMI滤波器。在输出端SEPIC电路像反激式变换器，从而不必以增加电压为代价达到隔离的作用。

2)由三个单相PFC在输出端直接并联组成的方法

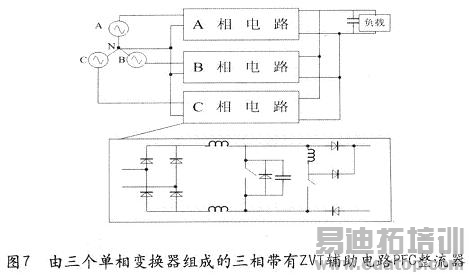

图6是将3个单相PFC变换器在其输出端直接并联而成的，因此结构相对较简单。由于该电路是三个单相。PFC变换器在输出端直接并联而成的，各相之间存在较严重的耦合。下面给出一种其相应的电路，如图7所示，电路中三个单相PFC之间存在相互影响，即使加入隔离电感和隔离二极管后也不能完全消除这种影响，导致电路的效率和输入电流THD指标有所下降，所以在大功率场合很少应用，但在中小功率场合有一定的使用价值。

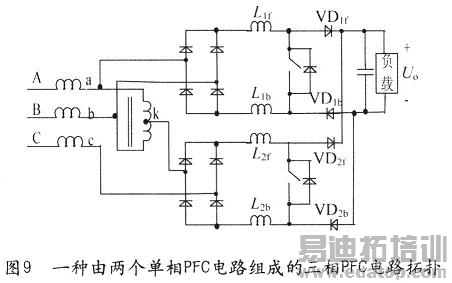

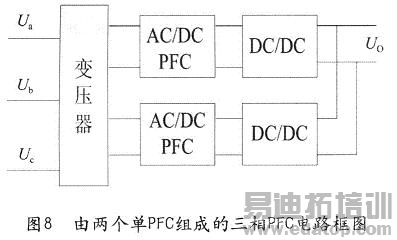

图9是其一种实际的应用电路图，工作原理是，三相输入电压Ua，Ub，Uc(相位相差120°)。通过带有中心抽头的变压器变成两相电压Uab和Uck(相位相差90°)，Uab和Uck。的矢量图如图10所示。

作者：鲁志本 贪洪奇   来源：电源技术应用
