基于并联技术的三相功率因数校正方法研究

引言

电力电子装置的广泛应用，给公用电网造成严重污染，谐波和无功问题日益受到重视。为了减轻电力污染的危害程度，许多国家纷纷制定了相应的标准，如国际电工委员会的谐波标准IEEE555—2和IEC—1000—3—2等。功率因数校正(Power Factor CorrecTIon，简称PFC)技术，尤其是有源功率因数校正(Active Power FactorCorrection，简称APFC)技术可以有效的抑制谐波，已成为研究的热点。

单相APFC技术的研究比较成熟，已有不少商业化的专用控制芯片，如UC3854，IRll 50，LTl508，ML4819。与单相功率因数校正整流装置相比，三相PFC整流装置具有许多优点：(1)输入功率高，功率额定值可达几千瓦以上；(2)单相PFC整流装置输入功率是一个两倍于工频变化的量，但在三相平衡装置中，三相输入功率脉动部分的总和为零，输入功率是一恒定值，三相PFC整流装置输出功率的脉动周期仅为单相全波整流的三分之一，脉动系数低，因此可以使用容量较小的输出电容，从而可以实现更快的输出电压动态响应。

三相APFC技术正成为众多学者研究的重点，但其实现有一定的困难，而且还未见成熟的专用控制芯片。若能将单相APFC电路简单整合成一个三相APFC电路，将能充分利用成熟的单相控制芯片，制作出满足要求的三相APFC装置。

1 由单相APFC组合成三相APFC的几种方法

单相PFC组合成三相PFC的技术优势是：(1)无需研究新的拓扑和控制方式，可直接应用发展比较成熟的单相PFC拓扑，以及相应的单相PFC控制芯片和控制方法；(2)电路由多个单相PFC同时供电，如果某一相出现故障，其余两相仍能继续向负载供电，电路具有冗余特性；(3)由于单向模块的使用，因此需要更少的维护和维修，而且有利于产品的标准化；(4)与三相PFC相比，不需要高压器件等。

下面将对由单相PFC实现三相PFC的几种方法分别进行介绍。

1)由三个分别带隔离DC／DC变换的单相PFC并联组成的方法

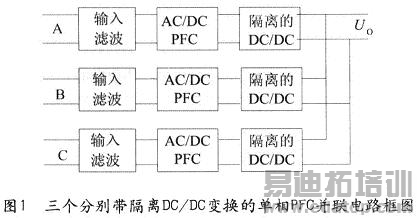

每个单相PFC后跟随一个隔离型DC／DC变换器，DC／DC变换器输出端并联起来，形成一个直流回路后向负载供电，如图l所示。此类电路即可采用三相三线制接法，也可用三相四线制的接法，很灵活且很简单。而且此类电路都可设计成单级形式，从而减少功率等级且动态响应比较快。但该类电路由三个完全独立的单相PFC及DC／DC变换器组成，由于需3个外加隔离的DC／DC变换器，因此用的器件比较多，成本较高。

(1)单相PFC电路由全桥电路构成

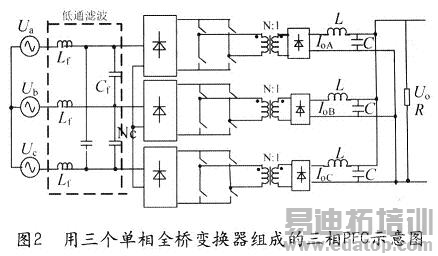

图2电路的特点是DC／DC的开关控制比较简单，相对于其它电路更适合于大功率场合的应用。但是由于隔离变压器反射电压的影响，全桥电路相对于反激电路来说有更高的电流失真。

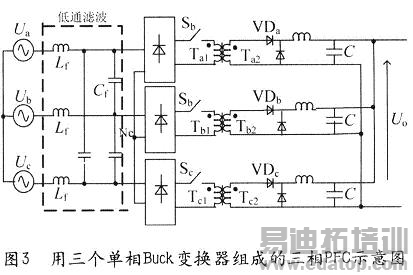

(2)单相PFC电路由Buck电路构成图5 用三个单相Buck变换器组成的三相PFC示意图图3所示Buck型电路的结构比较简单，同全桥电路相似，

由于隔离变压器反射电压的影响，其相对于反激电路来说也有较大的电流失真，但其谐波仍可以限定在比较低水平，达到IEC—1000的要求。另外，其可实现的功率等级的大小不如全桥高，但比反激式电路要大。

(3)单相PFC电路由反激电路构成

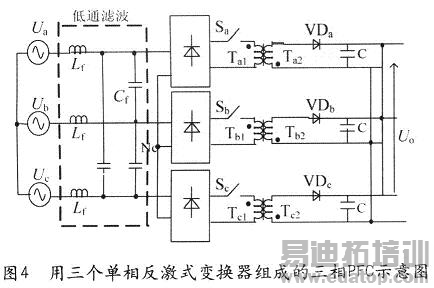

图4所示反激式电路有比较接近正弦的相电流，而且功率因数也更接近于单位功率因数。由于其本身的结构特点，所以不必以增加电压为代价即可达到隔离的作用。但相对于前两种电路其功率不容易做大。

作者：鲁志本 贪洪奇   来源：电源技术应用
