简单的可编程电流限制器

摘要：该电路无需使用微控制器或数据转换器的电流限制。它包括一个充电泵倍压器(U1)的，一个电流检测放大器(U2乐队)，和两个N沟道MOSFET。该检测电阻值决定了最大电流限制。

可用的集成电路可以让你的程序电流限制，但他们通常涉及微控制器或数据转换器(或两者)。作为替代方案，图1电路可以让你的程序没有数据转换器的微控制器或干预的电流限制。它由两个小型的SOT - 5器件和少量的外部元件。该检测电阻值决定了最大电流限制。

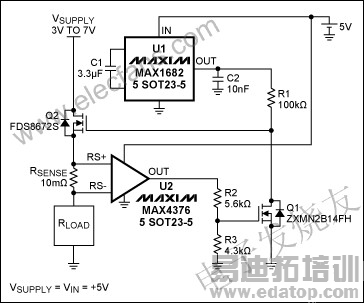

图1。该电路的电流限制RLOAD决定主要是由R1值。

该电路包括一个充电泵倍压器(U1的，MAX1682)，一个电流检测放大器(U2乐队，MAX4376)，和两个N沟道MOSFET。 U1的双打电压来提供栅极驱动第二季，和U2放大通过检测电阻(RSENSE的)的电压增益为20。这U2的输出驱动通过R2/R3分，其中调节电流通过R1的，而这又设置Q1漏极电压和Q2的栅极驱动电压Q1的栅极。

U2的输出电压为20倍，从RS +和RS电压，但具有2V全面限制。图2显示了该电路当你突然施加了沉重的(低阻抗)负载响应。它允许初始浪涌电流至10A，然后(后20μs)解决到7.25A所需的限制。

图2。随着V供电和VIN(在U1)等于5V时，图1电路限制负载电流7.25V。

允许的最大浪涌电流由电阻的意义。一个10MΩ的价值，例如，允许最大浪涌电流为10A的100mV/10mΩ=。这种稳定状态的限制，是由第一季度和第二季度的经营特色，连同电阻R1 - R3的选择的价值。图3显示了通过改变R1的值ILIMIT单独获得。要设置ILIMIT其他价值，你可以改变比R2/R3按住R1的值固定。

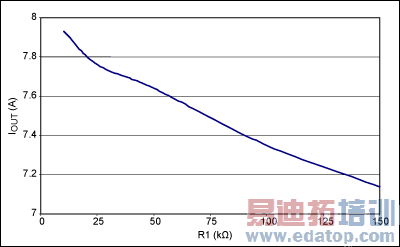

图3。随着V供电和VIN(在U1)等于5V，图1电路的稳态电流限制随所示R1的。
