光纤连接器

光纤连接器，是用以稳定但并不是永久地连接两根或多根光纤的无源组件，是光纤通信系统中不可缺少的器件。

1．光纤连接器的基本构成

目前，大多数的光纤连接器是由三个部分组成的，即两个配合插头和一个耦合管。两个插头装进两根光纤尾端；耦合管起对准套管的作用。另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。

2．光纤连接器的对准方式

光纤连接器的对准方式有两种：高精密组件对准和主动对准。

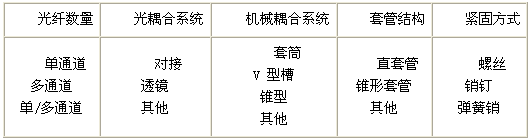

3．光纤连接器的分类

配线架

配线架的作用：为了便于管理，节约网络资源，在综合布线系统中必须使用配线架。

配线架的分类：

1．按照所在位置分类

分为：主配线架和中间配线架。主配线架用于建筑物与建筑群的配线，中间配线架用于楼层的配线。

2. 按照所接线缆的类型分类

配线架中主要是信息模块的集合，信息模块的类型必须与连接线缆的类型对应。

3．按照端口数量进行分类

配线架的端口主要有24口和48口两种形式，应根据所需管理的终端的数量进行选择。

双绞线配线架

作用：用于终结双绞线线缆，为双绞线与其他设备的连接提供接口。

光纤配线架

作用：光传输系统中的一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器的安装、光路的调配、多余尾纤的存储及光缆的保护等。它对光纤通信网络的安全运行和灵活使用有着重要的作用。

1．光纤配线架的功能

拥有4项基本功能：固定功能、熔接功能、调配功能和存储功能。

2．光纤配线架的结构

依据光纤配线架结构的不同，可分为壁挂式和机架式。

线槽的规格和品种

在综合布线系统中主要使用的线槽有以下几种：

金属槽和附件； 金属管和附件； PVC 塑料槽和附件； PVC 塑料管和附件。

金属槽

组成：槽底、槽盖。每根糟的一般长度为2m ，槽与槽连接时使用相应尺寸的铁板和螺丝固定。

在综合布线系统中，一般使用的金属槽的规格有50mm×100mm 、100mm×100mm 、100mm×200mm、100mm×300mm、200mm×400mm等多种。

塑料槽

塑料槽的外形与金属槽类似，但它的品种规格更多，从型号上讲，有PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等；从规格上讲，有20mm×12mm、25mm×12.5mm、25mm×25mm、30mm×15mm、40mm×20mm等。

与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。

金属管

作用：用于分支结构或暗埋的线路。

规格：有多种。按外径(以mm为单位)的不同，工程施工中常用的金属管有D16、D20、D25、D32、D40、D50、D63、D25 、D110等规格。

塑料管　　分两大类：PE阻燃导管和PVC阻燃导管。

PE阻燃导管是一种塑制半硬导管，按外径有D16、D20、D25、D32 4种规格。外观为白色，具有强度高、耐腐蚀、挠性好、内壁光滑等优点，明、暗装穿线兼用，它还以盘为单位，每盘重为25公斤 。

PVC阻燃导管是以聚氯乙稀树脂为主要原料，加入适量的助剂，经加工设备挤压成型的刚性导管，小管径PVC阻燃导管可在常温下进行弯曲。便于用户使用，按外径有：D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。

与 PVC 管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。

管道支撑设备

作用：用来固定管道，在安装电缆时防止管道移动。
