网络线缆连接器和线槽

信息插座

信息插座的外型类似于电源插座，而且和电源插座一样也是固定于墙壁上的。

作用：为计算机提供一个网络接口。

信息插座的配置

依据：根据实际情况，确定所需信息插座的个数和分布情况，信息插座的个数和位置将决定整个网络的设计和规划。

配置信息插座注意事项：

(1) 根据楼层平面图来计算每层楼的布线面积。

(2) 估算信息插座的数量，一般应设计两种平面图供用户选择。

① 基本型综合布线系统，一般每个房间或每10m2一个信息插座。

② 增强型、综合型综合布线系统，一般每个房间或每10m2两个信息插座。

(3) 确定信息插座的类型。

信息插座的类型

信息插座组成：信息模块、面板和底座。信息插座所使用的面板的不同决定着信息插座所适用的环境，而信息模块所遵循的通信标准决定着信息插座的适用范围。

1．根据信息插座所使用的面板分类（三类）

(1) 墙上型。 (2) 桌上型。 (3) 地上型。

2．根据信息插座所用的信息模块分类

(1) RJ-45 信息模块。 (2) 光纤插座模块。 (3) 转换插座模块。

网络线缆连接器

RJ-45连接器

1．双绞线跳线的分类

1) 直通线：两端RJ-45水晶头中的线序排列完全相同的跳线，它适用于计算机到集线设备的连接。

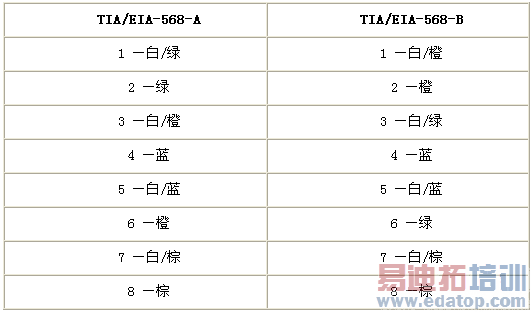

线序排列的标准有两个，即TIA/EIA-568-A标准和TIA/EIA-568-B标准。

2) 交叉线：一端采用TIA/EIA-568-A标准，另一端采用T568B 标准。

线序说明

BNC同轴电缆连接器

作用：用于组建总线结构的同轴电缆(细缆)以太网络，通过它可以实现以50Ω细缆为传输介质的网络连接。

根据在网络中的作用，BNC同轴电缆连接器主要有以下几种：

● BNC连接器插头：安装在细缆段的两端。

● BNC T型连接器：外观上像英文中的大写字母"T"，共有三个端口。

● BNC桶型连接器：有两个端口，用来连接已经制作好的带插头的同轴电缆。
