采用IGBT作为功率开关的500W太阳能逆变器设计

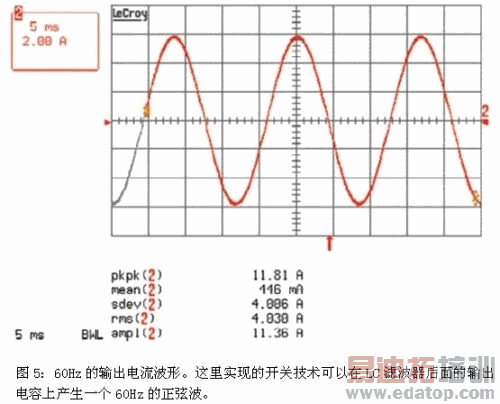

这个逆变器的设计输出功率是500W，实际测量到的交流输出功率是480.1W，功率损耗为14.4W。60Hz的交流输出电压是117.8V，输出电流为4.074A。图5就是这个500W设计输出的60Hz波形。

对这个装置测量得到的效率是97.09%。采用类似的装置，逆变器被调节到200W输出，并且再次测量它的转换效率。此时负载上的交流功率是214W，功率损耗为6.0W。60Hz输出电压为124.6V，输出电流是1.721A。在这个额定功率测量得到的转换效率为97.28%。据观察，在更低输出功率(100W)时也能实现同样高效的性能。

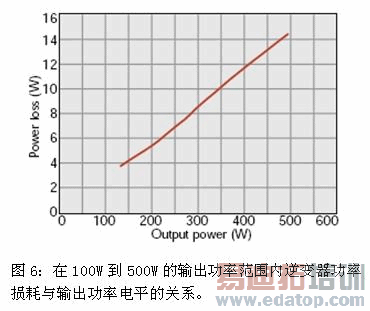

图6给出了输出功率电平从约100W到500W时测得的逆变器功率损耗。在相同输出功率范围、相同直流输入下对逆变器效率的测量表明，它可在很宽的输出功率范围内保持好于97%的高输出效率，即使功率损耗会随着输出功率变大而增加(图7)。

总之，在驱动器和高低压端IGBT的正确组合下，这个太阳能逆变器设计在从约100W到接近500W的输出功率范围内，可以提供同样高的电源转换效率性能。由于效率高，低功率损耗不会带来任何热管理挑战，因此，安装了驱动器和高压IGBT的这个演示板可以在无风扇情况下工作到500W。
