触发器电路的分析

录入:edatop.com     点击:

2 JK触发器电路分析

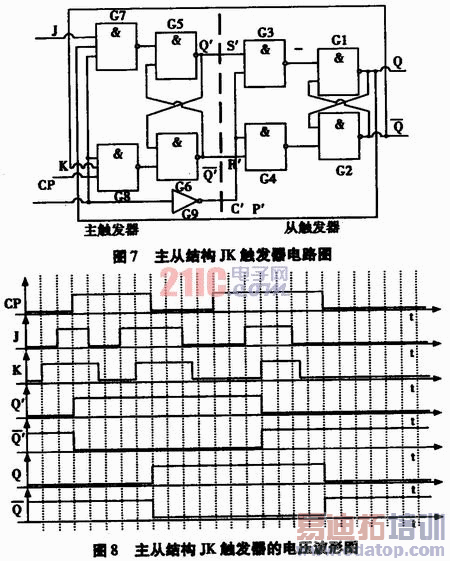

主从结构JK触发器和主从结构RS触发器区别在于当J=K=1时,触发器将翻转为与初始状态相反的状态,所以JK触发器不再存在输出状态不定的情况。主从结构JK触发器电路图如图7所示。图8为主从结构JK触发器的电压波形图(设初态为0)。

\

脉冲1:当CP=1时,t1-t2期间J=K=1,Q’取反,由原来的0取反为1。主触发器的状态改变了一次不会再翻转回来,所以t2-t3期间,尽管j、k输入端的信号发生变化,却不用再详细分析,t3下降沿时刻一到,从触发器Q端亦从0翻转到1。脉冲2:当CP=1时,t4-t5期间,J=K=0,为保持不变状态,状态没有变化,故需要对下一时间段进行分析,t5-t6期间,J=1,K=O,主触发器量1,而原状态就为1,状态没有发生改变,所以还需对下一时间段进行判定,t6时刻一到,J=K=1,主触发器输出状态,取反为0,由于主触发器的状态只能改变一次,所以不需要再分析后面的时间段,下降沿t7时刻一到,从触发器跟从主触发器—样输出低电平。

3 电压波形图

通过对不同电路结构触发器电压波形图的分析,发现仅了解触发器的特性表,特性方程式,状态转换图是不够的,还需理解其电路结构才能真正掌握触发器电路。并由此得到主从型RS触发器和主从型JK触发器电压波形图的描绘方法。

主从型RS触发器:判断每个CP下降沿时刻到时状态的变化,是自这一时刻起自后往前判定,CP=1期间,主触发器的状态,一旦主触发器的状态明确了,就不需再往前判定主触发器的状态,该状态即为CP下降沿到时主触发器的状态,而从触发器在CP下降沿时刻一到跟随主触发器的状态变化即可。

主从型JK触发器:判断每个CP下降沿到时输出状态的变化,是从CP为高电平开始(即上升沿这一时刻)根据J、K输入端的信号变化自前往后分时间段判定主触发器的状态,—旦状态变化了一次,就不需要再分析后面的输入信号,因为CP=1期间,主触发器的状态只能改变一次,此状态维持到CP下降沿到时,从触发器跟随主触发器的状态而变化。

4 结束语

触发器作为构成数字系统的一种基本逻辑单元,由于其不同的电路结构带来不同动作特点,在电路设计和使用时,须区分使用。而在介绍触发器这一章时,由于是从组合逻辑问题过渡到时序逻辑问题,对触发器电路的分析及描述方法和组合逻辑电路不同,故需对不同电路结构的触发器,在分析其电路结构的基础上,总结出其动作特点和规律,以便正确掌握和使用触发器。

作者:李春雨,刘家磊 安阳工学院   来源:山西电子技术
