触发器电路的分析

录入：edatop.com 点击：

摘要：触发器的电压波形图是学习计算机接口及控制课程中时序图的基础。通过对不同电路结构的触发器进行分析，掌握其动作特点；并特别对不同电路结构触发器的不定态的理解进行了详细的分析。总结出主从触发器电路电压波形目的描绘方法。

关键词：触发器；数字电路；不定态

O 引言

随着数字集成电路规模的不断扩大及功能的增强，数字电子技术作为一门专业技术基础课程，显得更加重要。对触发器的描述有特性表、特性方程式、状态转换图，而触发器的电压波形图既是重点又是难点。例如基本RS触发器。同步RS触发器中的不定态和主从型RS触发器的不定态有何不同，主从型RS触发器和主从型JK触发器的动作特点又是什么。下面就从电压波形图来对RS和JK触发器进行分析。RS触发器的状态转换图如图l所示。JK触发器的状态转换图如图2所示。

1 RS触发器电路分析

RS触发器的特性由特性表和状态转换图可知，当S=R=1时，其状态均为不定态，而不同电路结构的触发器，其动作特点是有区分的。

1．1 基本RS触发器

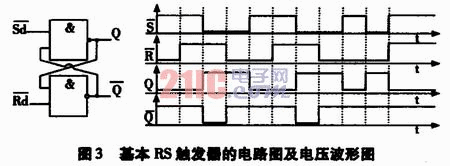

基本RS触发器的电路图及电压波形图如图3所示。

根据对基本RS触发器电路的分析得知：当SD=RD=0时，Q、均为高电平，一且SD、RD同时变为高电平，Q、输出为O，1(或1，0)无法确定。也就是说当SD=RD=0时，Q和输出端的状态是确定的，即为1，状态不定是指当SD、RD同时从0变成1后，Q、输出端的状态不确定(Q= 1，=0，还是Q=0，=1，不能确定)。

1．2 同步RS触发器

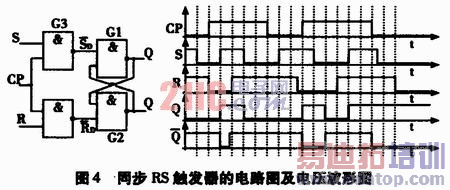

同步RS触发器的电路图及电压波形图如图4所示。
