基于LT3782的大电流升压电路设计

录入:edatop.com     点击:

引 言

由于移动通信等技术的迅猛发展,对车载设备电源提出了更高的要求。急需一种将汽车电瓶的12 V电压转换为16 V,18.5 V,24 V等多路输出的电源,要求每路输出的电流可以达到7 A。由于市面上的升压DC/DC达不到电流需求,目前常采用将12 V电瓶电压逆变到交流220 V,再由交流220 V产生直流18.5 V等多路输出的方法,虽然其可以达到电流需求,但电源经过两次转换后,电源效率将大幅度降低,大约只有60%左右,这样的转换效率对汽车电瓶供电是很难接受的。针对这一问题,该文提出基于两相步进升压型DC/DC控制器LT3782设计大电流输出的升压型DC/DC模块的方法。

1 LT3782简介

LT3782是美国凌力尔特公司生产的两相步进升压型DC/DC控制器,28引脚SSOP封装芯片,开关频率在150~500 kHz之间可编程,由于采用两相BOOST拓扑结构。对输出场效应管漏电流和肖特基二极管通过电流的要求都减少一半,即两个输出相位差180°,两个输出间互相抑制输出纹波电流,输出纹波是单相BOOST转换电路的1/3。电源效率高,对散热的要求小。图1是LT3782的管脚图,第29引脚是芯片底部的散热脚。27引脚连接输入电源;4引脚接地;11引脚用来设定开关频率;20和23BGATE引脚用来驱动场效应管的栅极;8,9,1 2和13SENSE引脚用来反馈场效应管的输出电流;16引脚是输出电压反馈引脚,该脚电压为2.44 V,通过反馈电阻可以设定输出电压值。17引脚是低电压关断引脚,当该引脚的电压大于2.45 V时,器件才开始工作,当该引脚的电压小于0.3 V时,器件进入低电压关断模式。14引脚是软启动引脚,当加电时,输出电压从0 V渐变到设定的输出电压值,典型的启动时间可以由下式计算:

t=2.44C/10

式中:C为连接14引脚到地的电容值,单位为μF;t为典型的启动时间。

\

2 电路实现

2.1 开关电源总体设计

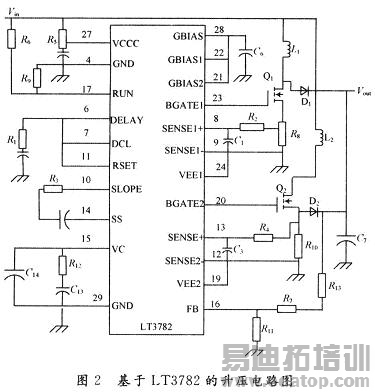

电路实现如图2所示,12 V汽车电瓶电压经过插头JP1和R5给LT3782供电,LT3782产生的两相振荡输出驱动N沟道场效应管Q1和Q2,场效应管输出分别经肖特基二极管D1和D2整流后,由电容C7滤波输出。

\



作者:汪剑 杨健   来源:现代电子技术
