基于C8051F310和CS5460A的电压电流表设计

录入：edatop.com 点击：

系统中的微型电压互感器采用GPT-206B型，输出额定电流为2 mA，实际使用的电压范围为0～400 V。实际电压为275 V，取样电阻R4为1lOkΩ，因而其实际电流为2．5 mA，因为电压互感器的匝数比为1：1。故其标准输出时的实际端电流也是2．5 mA，标准输出时的实际端电压由CS5460A的参考电压决定，实际为150 mV(芯片CS5460A的参考电压为0～150 mV)，故取样电阻R7为150mV／2．5 mA=60Ω。

微型电流互感器采用GCT-207系列，额定输出电流为2．5 mA。实际使用中的电流范围为0～1A，实际电流为500 mA。因为电压互感器的匝数比为2000：1，故其标准输出时的实际端电流为500mA／2000=0．25 mA，标准输出时的实际端电压则由CS5460A的参考电压决定为150 mV (芯片CS5460A的参考电压为0～150 mV)，因此，取样电阻R1为150 mV／0．25 mA=600Ω。这样，互感器输出端的取样电阻分别为60Ω／和600 Ω的精密电阻。

2．2 CS5460A与单片机的通信接口设计

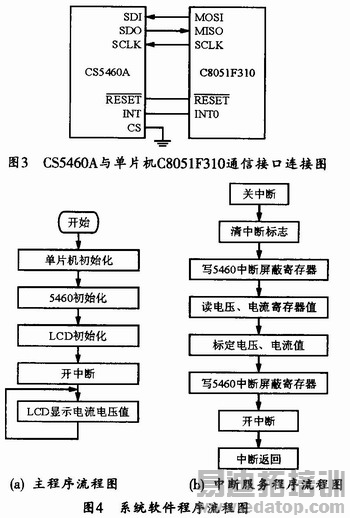

CS5460A有四条串行接口线：、SDI、SDO和SCLK。其中为片选控制线，是允许访问串口的控制线，低电平有效；SDI为串行数据输入线，是用来把数据传输到转换器的数据信号线；SDO为串行数据输出线。用于从转换器输出数据信号，当为高电平时，SDO端呈高阻状态；SCLK为串行时钟，用于控制CS5460A与微控制器之间数据传输的同步；为外部复位接口，单片机可通过它来控制CS5460A的复位。CS5460A与单片机C8051F310的通信接口连接方式如图3所示。
