使用AD8376 VGA驱动高IF交流耦合应用中的宽带宽ADC

AD8376 VGA应通过宽带1:1传输线巴伦（或阻抗变压器）以差分方式驱动（来获得最佳性能），紧跟巴伦的是接两个37.4 Ω电阻，与AD8376的150 Ω输入阻抗并联。这样就可实现与图1所示50 Ω源阻抗的宽带匹配。AD8376的开路集电极输出通过两个1 μH电感偏置，并交流耦合至两个82 Ω负载电阻。这些82 Ω负载电阻与串联端接的ADC阻抗并联，产生150 Ω的差分负载阻抗，这是AD8376达到规定增益精度的推荐值。负载电阻通过AD9445交流耦合，以消除共模直流负载。借助33 Ω串联电阻，可以改善AD8376与模数采样保持输入电路中存在的任何开关电流之间的隔离性能。

AD8376的输出IP3（三阶交调截点）和本底噪声在24 dB可用增益范围内基本保持稳定，这对于希望接收器增益改变时，瞬时动态范围保持不变的可变增益接收器而言是一个重要的优点。输出噪声密度的典型值约为20 nV/√Hz，与14位至16位灵敏度极限相当。AD8376的双音IP3性能典型值约为+50 dBm。因此，驱动14位、105 MSPS/125 MSPS模数转换器AD9445时，在输入频率最高达140 MHz条件下，SFDR性能优于86 dBc。使用AD8376时，有多种配置方式可供设计人员选择。开路集电极输出能够驱动多种不同负载。图1显示了一个简化的宽带接口，其中AD8376驱动AD9445。AD9445为14位、125 MSPS模数转换器，具有缓冲宽带输入，由此产生2 kΩ||3 pF差分负载阻抗，要求具有2 V峰峰值差分输入摆幅才能达到满量程。在图1中，加入串联电感L（串联）可扩展系统的带宽，并具有响应平坦度。当L（串联）为100 nH电感时，便可获得图3所示的宽带系统响应。在预失真接收器设计和仪器仪表等宽带应用中，宽带频率响应也是一个优势。但是，若针对较宽的模拟输入频率范围进行设计，由于高频噪声会混叠至目标奈奎斯特频率区域，因此级联SNR（信噪比）性能会有所下降。

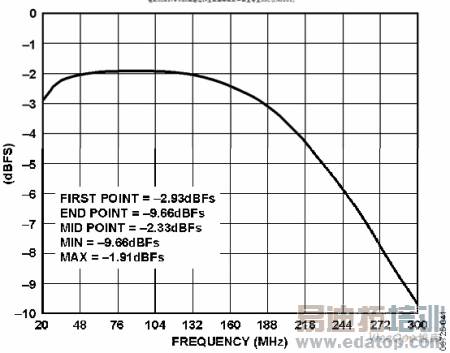

图3：图1所示宽带电路的频率响应测量结果

常见变化

图4提供了另一种窄带方法。通过在AD8376与目标ADC之间设计一个窄带通抗混叠滤波器，目标奈奎斯特频率区域外的AD8376输出噪声得以衰减，有助于保持ADC的可用SNR性能。

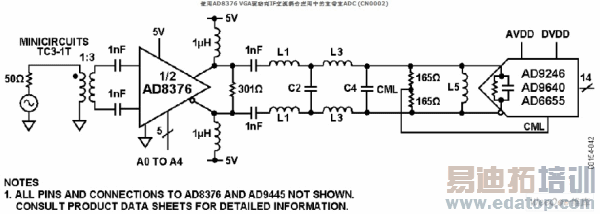

图4：无缓冲开关电容ADC输入的窄带IF采样解决方案
