使用AD8376 VGA驱动高IF交流耦合应用中的宽带宽ADC
录入：edatop.com 点击：
本文所述电路采用双通道、数字可编程、超低失真、高输出线性度、可变增益放大器(VGA)AD8376AD9445 或 AD9246等高速ADC配合使用时，在100 MSPS以上、最大增益条件下，它可提供出色的SFDR（无杂散动态范围）性能。

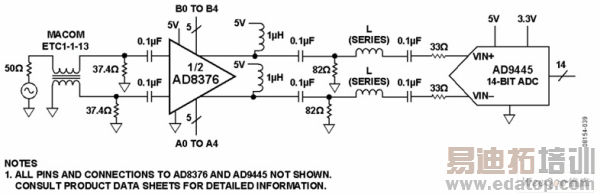

图1：采用AD8376和AD9445的宽带ADC接口示例
电路描述
该电路采用AD8376 VGA，能够为AD9445等高速ADC提供可变增益、隔离和源阻抗匹配。利用该电路，当AD8376的增益为20 dB（最大增益）时，在100 MHz时的SFDR性能可达到86 dBc，如图2所示。

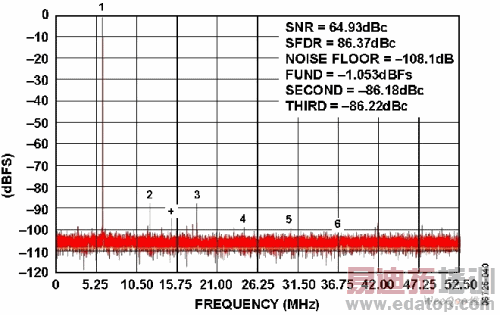

图2：图1所示电路在100 MHz输入信号、105 MSPS采样速率时测得的单音性能
