基于DPA和IBA的功率系统级封装隔离DC-DC转换器

图4 高密度PI3101解决方案

这种新的电源转换器, 面积比市面上一些NiPOL还要少, 用它来替代1/16砖模块,可以减省DPA架构的整体面积. 对一些对尺寸, 重量非常注意的应用,他们可以以与IBA相约的空间, 用上带隔离组件. 这转换器系列有多种输出电压,系统统设计师可以把隔离的电压直接供电给负载。PI3101和其它Cool-Power系列产品，同样是为低功耗应用而设计的.体积只有0.87"(长) X 0.65"(宽)X 0.265"(高), 应是目前体积最小,兼具隔离, 转压, 稳压的25W隔离式电源解决方案。

对尺寸有要求时

考虑DPA的配置，如图1所示。在PI3101出现之前，最小的隔离方案是由四个1/16砖转换器组成来产生稳压输出功率。随着PI310x Cool-Power系列产品的出现，整个系统的尺寸可减至原来的一半。图5 按比例显示了真实的1/16砖尺寸;图6是使用PI310x Cool-Power方案后，尺寸方面的差别。

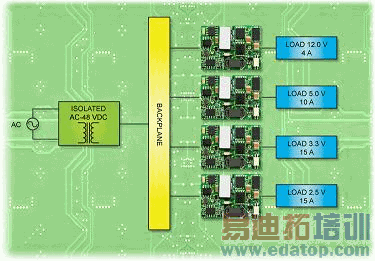

图5 使用4个1/16砖的DPA

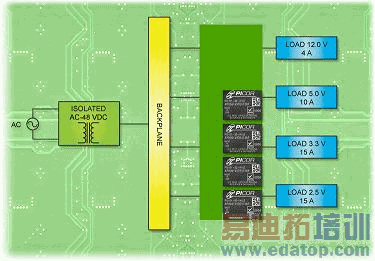

图6 使用PI3101的DPA，节约50%电路板空间
