陀螺电机数字可调式测试电源设计

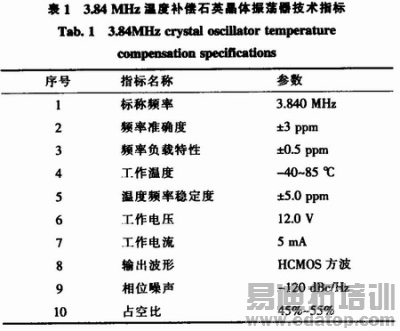

2)晶振选择  该电源采用3．84 MHz的高精度温度补偿石英晶体振荡器，其技术指标如表1所示，各技术指标满足该电源对频率信号的要求。

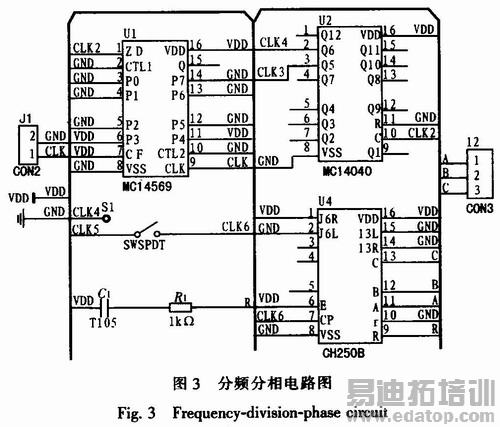

3)分频、分相电路  分频电路采用双4位可编程计数器MCl4569及12状态二进制计数器MCl4040的组合电路实现；分相电路采用环形脉冲分配器CH250B，如图3所示。

通过设定双4位可编程计数器MCl4569的P7～PO引脚，将晶振输出的3．84MHz频率信号分频20倍，输出192 kHz脉冲频率信号，该信号占空比为5％。将192 kHz脉冲频率信号通过12状态二进制计数器MCl4040，在Q5引脚输出占空比为50％的6 kHz频率信号，在Q6引脚输出占空比为50％的3 kHz在频率信号。通过2选1开关，在6 kHz和3 kHz选择一种频率信号，并将所选择的信号连接至环形脉冲分配器CH250B。设置CH250B为单6拍工作方式，在其A、B、C3个引脚上输出3路1 kHz或500Hz频率信号，该信号占空比为50％，两两之间的相位差为120°。

通过该电路输出的三相频率信号，频率稳定性好、抗干扰能力强、相位精确，满足电源对频率信号的要求。

4)驱动电路  三相驱动电路由三极管电路和电流互感器电路2部分组成，其中一相信号的驱动电路如图4所示。

由于CH250B输出的信号的电流较小，一般为5～1O mA，因此需要将信号的电流进行放大，以便驱动后续电路中的元器件。电流互感器为电感元件，电感两端不能含有直流成份，否则电感会发热，严重时会损坏电感元件，因此信号需要隔直后才能加在电感两端，图4中C2、C3是两个隔直电容。

A点是环形脉冲分配器CH250B输出的1 kHz频率信号，高电平约为12 V，低电平则为0 V。经过隔直电容C2作用，频率信号中的直流成份不通过C2，因此在B点高电平约为6 V，低电平约为-6 V。在C点，由于三极管基极与发射极之间的压降和接地的零电平限制，高电平约为5．3 V，低电平则为0 V。通过，经过隔直电容C3的作用，在D点，高电平约为2．65 V，低电平约为-2．65 V。

作者：夏红梅，金云翔，夏俊杰 海军工程大学   来源：电子设计工程
