电流模式RLC梯形滤波器的设计与改进

2 基于CDBA的梯形滤波器设计

电流差分缓冲放大器是一种新的有源器件，它具有一些独特的优点，比如：简单的电路结构，高的回转率和宽的带宽等，比较适合工作在电流模式下。因此，利用其端口的特性，可设计出性能更好的梯形结构的滤波器。

2．1 电流差分缓冲放大电路

电流差分缓冲放大器是四端口的有源器件。其电路符号图3所示。

其电流传输矩阵为：

从传输矩阵中可以看出，电流缓冲放大器各个端口电压和电流的关系，各种电路都可根据这种关系来进行设计。

2．2 CDBA在梯形滤波器中的应用

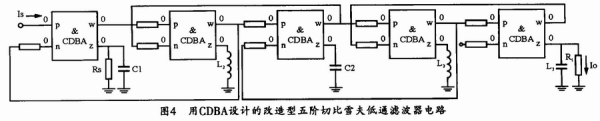

在图2所示的五阶切比雪夫滤波器的基础上引入CDBA模块，再通过各个CDBA模块的级联，笔者设计出了如图4所示的改进型五阶切比雪夫低通滤波的电路图。

通常来讲，滤波器为几阶，就需要加入几个CDBA模块，从图4所示的电路图中可以看出，五阶滤波器引入了五个CDBA模块，从而证明了这一点。

在电路图中。原切比雪夫滤波器中的原件都已做了标注，另外，新电路中还加入了几个阻值为l kΩ的电阻。

3 仿真结果分析

对本文所设计的滤波器电路进行仿真，可以得出如图5所示的仿真结果。从图5可以看出，其滤波器的特性曲线在通带内比图2中的更加平坦，也更趋近于理论结果。

4 结束语

本文提出了利用CDBA设计五阶切比雪夫低通滤波器的电流模方法，仿真结果证明，本设计的五阶切比雪夫低通滤波器具有一定的可行性和精确性，因而对集成电路的设计具有一定的意义。
