LDO在开关电源中的应用

录入：edatop.com 点击：

LDO简介

LDO是一种微功耗的低压差线性稳压器，它通常具有极低的自有噪声和较高的电源抑制比PSRR（PowerSupplyRejectionRatio）。

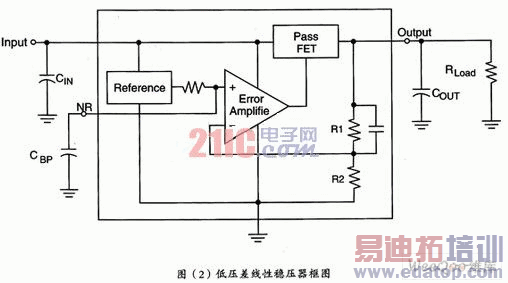

LDO低压差线性稳压器的结构如图（2）主要包括启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络和保护电路等。基本工作原理是这样的：系统加电，如果使能脚处于高电平时，电路开始启动，恒流源电路给整个电路提供偏置，基准源电压快速建立，输出随着输入不断上升，当输出即将达到规定值时，由反馈网络得到的输出反馈电压也接近于基准电压值，此时误差放大器将输出反馈电压和基准电压之间的误差小信号进行放大，再经调整管放大到输出，从而形成负反馈，保证了输出电压稳定在规定值上，同理如果输入电压变化或输出电流变化，这个闭环回路将使输出电压保持不变，即：Vout=（R1+R2）／R2 ×Vref

实际的低压差线性稳压器还具有如负载短路保护、过压关断、过热关断、反接保护等其它的功能。

LDO应用于开关电源

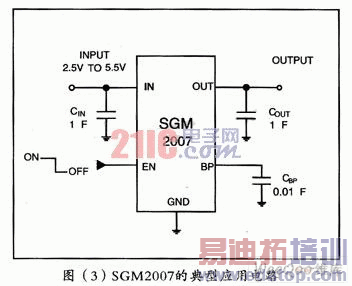

目前大多IC设计产商生产的低压差线性稳压器（LDO）典型封装都是SOT23-5和SOT23-3，如圣邦微电子的SGM2007，SGM2013。如图（3）为SGM2007的典型应用电路图。
