基于MC3423的OVP反激式开关电源设计
1.3 输出过压保护电路设计

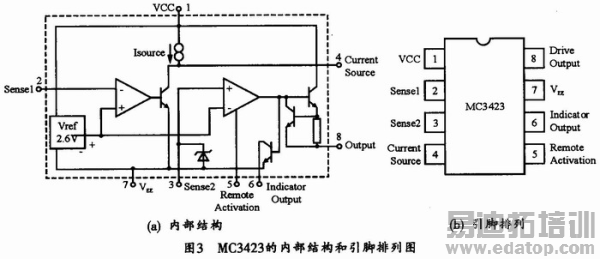

MC3423是实现OVP检测的专用芯片。MC3423一般和晶闸管(SCR)配合使用来构成过压保护电路(OVP)。OVP用于保护监视电路,以避免其由于过压或稳压器故障而造成损坏。当系统发生过压时,过压检测器将触发SCR导通而短路系统电源,迫使电源进入限流状态或通过烧断保险丝来断开系统供电。保护电压阈值可通过外接分压电阻来决定。为了避免被监视电压由于噪声而导致OVP误动。引起保护动作的最小持续时间可通过外接电容来调整。过压保护电路的作用是在输出电压超过设计值时,把输出电压限定在安全范围内。MC3423主要由两个比较器、一个内部基准电压发生器、一个恒流源电路和驱动三极管组成,MC3423的内部结构和引脚排列如图3所示。其引脚功能如下:
Vec:芯片供电端,电压为4.5~40 V;
Sense 1:第一个比较器反相输入端,可通过分压电阻接被监视电压,引脚正常输出电压为2.3~2.8 V:
Sense 2:第二个比较器同相输入端,与电流源输出脚(脚4)相连,引脚正常输出电压为2.3~2.8V;
Current Source:电流源输出,引脚正常输出电流为0.1~0.3 mA;
Remode Activation:远程作用输入,第二个比较器强制作用脚,引脚电压应大于14V;
Indicator Output:过压指示,三极管集电极开路输出脚,使用时外接上拉电阻;
VEE:接地端;
Drive Output:过压输出驱动引脚;当检测到过压后,第8脚触发外接SCR导通,该引脚采用射随输出。
当输入超过MC3424的感应电压后,器件的过压保护输出引脚(8脚)将立即输出一个电压以触发SCR导通,以使大电流通过SCR,从而保护用电系统,基于MC3423的OVP电路有两种接法:
其一是当输出感应检测电压接Sense 1(2脚)时,3脚和4脚须短路,如检测到输出过压,8脚输出电压将触发SCR导通;
其二是当输出感应检测电压接Sense 2(3脚)时,3脚和4脚须断路,此时如检测到输出过压,8脚输出电压将触发SCR导通。

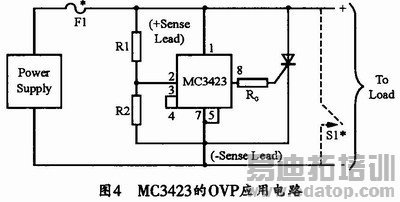

MC3423的OVP应用电路如图4所示。
该过压保护电路的输入可通过R1和R2分压后由Sense 1引脚输入,R2应小于10 kΩ,R2过大会引起电路漂移,R2通常可取2.7 kΩ;这样,根据阀值电压:,即可得出R1。图4中的Rg为SCR触发限流电阻(取RG=470 Ω)。可控硅采用2N6400,它的正向导通电流为16 A,浪涌电流为160 A,采用TO-220封装。
许多情况下,MC3423都用于噪声复杂的环境,为防止假过压保护而影响负载的正常运行,可利用MC3423具有的可编程延迟功能,来在MC-3423的3脚和4脚接陶瓷电容到地,并通过电容充放电来检测是否由噪声引起的过压保护。如果电容未放电完,过压状态已消失,即认定是由于噪声引起的过压,此时电路不产生动作。
2 磁路设计
高频电源变压器一般有功率传送、电压变换和绝缘隔离三个功能。功率传送有两种方式:第一种是变压器功率传送方式,即加在原边绕组的电压在磁芯中产生磁通变化,使副边绕组产生感应电压,从而使功率从原边传送到副边;第二种是电感器功率传送方式,也就是在原边绕组输入电能使磁芯激磁并转变为磁能储存起来,然后通过去磁使副边绕组感应电压,并变成电能释放给负载。高频变压器通过原边绕组和副边绕组匝数的不同,可实现原边和副边电压的隔离。
设计变压器时,第一步是计算变压器初级电感峰值电流。假设δmax=0.25,输入的交流最低电压为180 V,那么Vin min=180x1.4-22=230 V,22V为输出电压纹波和整流器的压降。则变压器初级峰值电流:,因此,其开关管可选择MTP3N60场效应管,它的VDS=600V、ID=3.9 A、Pt=100W、VGS=20V;
接下来第二步是确定最小占空比δmin,然后是计算变压器初级电感量,接着选择并确定磁芯及骨架尺寸,再计算空气隙Lg和变压器初级线圈的匝数L1,最后再计算各次级线圈的绕组。
