IR2132驱动器及其在三相逆变器中的应用

录入:edatop.com     点击:

正常工作时,输入的6路驱动信号经输入信号处理器处理后变为6路输出脉冲,驱动下桥臂功率管的信号L1~L3经输出驱动器功放后,直接送往被驱动功率器件。而驱动上桥臂功率管的信号H1~H3先经集成于IR2132内部的3个脉冲处理器和电平移位器中的自举电路进行电位变换,变为3路电位悬浮的驱动脉冲,再经对应的3路输出锁存器锁存并经严格的驱动脉冲与否检验之后,送到输出驱动器进行功放后才加到被驱动的功率管。一旦外电流发生过流或直通,即电流检测单元送来的信号高于0.5 V时,则IR2132内部的电流比较器迅速翻转,促使故障逻辑单元输出低电平,一则封锁3路输入脉冲信号处理器的输出,使IR2132的输出全为低电平,保护功率管;同时IR2132的FAULT脚给出故障指示。同样,若发生IR2132的工作电源欠压,则欠压检测器迅速翻转,也会进行类似动作。发生故障后,IR2132内的故障逻辑单元的输出将保持故障闭锁状态。直到故障清除后,在信号输入端LINl~LIN3同时被输入高电平,才可以解除故障闭锁状态。

IR2132驱动上桥臂功率管的自举电源电压不足时,则该电路的驱动信号检测器迅速动作,封锁该路输出,避免功率器件因驱动信号不足而损坏。当逆变器同一桥臂上2个功率器件的输入信号同时为高电平,则IR2132输出的2路门极驱动信号全为低电平,从而可靠地避免桥臂直通现象发生。

3 采用IR2132的逆变器电路结构

3.1 控制电路

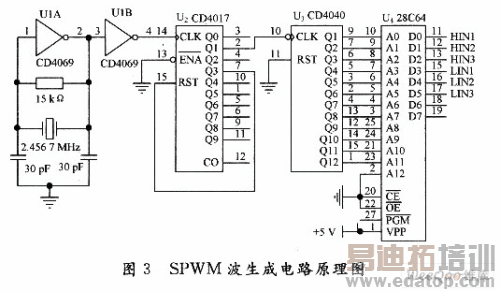

采用了一种新型的预制相位PWM波的数字控制方案,逆变器6个开关管的开关状态同某一调制比的SPWM脉冲相对应,其出发点是由一片EP-ROM来存储这6个开关管的开关状态,预置于EPROM内的由多种方式产生,常见的是先计算出来,对应于不同的基波频率,按一定规律算出相对应的脉宽,再转换成数值,存储在EPROM内,EPROM的输出与IR2132的HINl~HIN3,LINl~LIN3相连接。同一桥臂开关管之间相位互差120°,同桥臂上下开关互补导通且有死区。其SPWM波生成电路原理如图3所示。

\

3.2 驱动电路

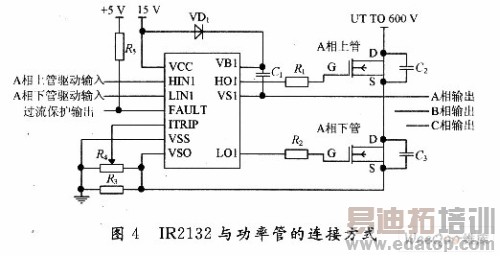

采用IR2132芯片驱动逆变器功率管时,其基本主电路不需改变,仍可用典型的三相电压型逆变电路,为便于表示,图4中画出了IR2132驱动中1个桥臂的电路示意图。图中C1是自举电容,为上桥臂功率管驱动的悬浮电源存储能量,VD1的作用是防止上桥臂导通时的直流电压母线电压加到IR2132的电源上而使器件损坏,因此VD1应有足够的反向耐压,当然由于VD1与C1串联,为了满足主电路功率管开关频率的要求,VD1应选快速恢复二极管。R1和R2是IGBT的门极驱动电阻,一般可采用10到几十欧姆。R3和R4组成过流检测电路,其中R3是过流取样电阻,R4是作为分压用的可调电阻。IR2132的HINl~HIN3,LINl~LIN3作为功率管的输入驱动信号与SPWM波生成电路的EPROM连接。其容量取决于被驱动功率器件的开关频率、占空比以及充电回路电阻,必须保证电容充电到足够的电压,而放电时其两端电压不低于欠电压保护动作值,当被驱动的开关频率大于5 kHz时,该电容值不小于0.1μF,且以瓷片电容为好。

\

4 结语

采用IR2132器件实现单芯片电源供电的三相逆变器的驱动,只要合理地选择浮充电容,驱动电路工作十分可靠,它不仅使电路结构简单、可靠性提高,而且可以可靠地实现短路、过流、欠压和过压等故障保护。
