IR2132驱动器及其在三相逆变器中的应用

0 引言

逆变器已广泛用于交流电气传动、UPS等许多技术领域中，其主电路开关器件常采用IGBT或MOSF、ET等全控型器件，该类器件的开关动作需要靠独立的驱动电路来实现，并要求驱动电路的供电电源彼此隔离(如单相桥式逆变主电路需3组独立电源，三相桥式逆变主电路需4组独立电源)，这无疑增加辅助电源的设计困难和成本，同时也使驱动电路变得复杂，降低了逆变器的可靠性。采用如EXB840等专用厚膜集成驱动电路芯片虽然可以简化驱动电路的设计，但每个驱动芯片仍需要一个隔离的供电电源，且每个芯片仅可驱动一个功率开关器件，应用仍有不便。而美国国际整流器公司生产的专用驱动芯片IR2132只需1个供电电源即可驱动三相桥式逆变电路的6个功率开关器件，可以使整个驱动电路变得简单可靠。

1 IR2132驱动芯片的特点

IR2132可以用来驱动工作在母线电压不高于600 V的电路中的功率MOS门器件，其可输出的最大正向峰值驱动电流为250 mA，而反向峰值驱动电流为500 mA。它内部设计有过流、过压及欠压保护、封锁和指示网络，使用户可方便地用来保护被驱动的MOS门功率管，加之内部自举技术的巧妙运用使其可以用于高压系统，它还可以对同一桥臂上下两个功率器件的门极驱动信号产生O．8μs互锁延时时间。它自身工作和电源电压的范围较宽(3～20 V)，在它的内部还设计有与被驱动的功率器件所通过的电流成线性关系的电流放大器，电路设计还保证了内部的3个通道的高压侧驱动器和低压侧驱动器可单独使用，亦可只用其内部的3个低压侧驱动器，并且输入信号与TTL及CMOS电平兼容。IR2132管脚如图1所示。VBl～VB3是悬浮电源接地端，通过自举电容为3个上桥臂功率管的驱动器提供内部悬浮电源，VSl～VS3是其对应的悬浮电源地端。

HINl～HIN3，LINl～LIN3是逆变器上桥臂和下桥臂的驱动信号输入端，低电平有效。

ITRIP是过流信号检测输入端，可通过输入电流信号来完成过流或直通保护。

CA一，CA0，VSO是内部放大器的反相端、输出端和同相端，可用来完成电流信号检测。

H01～H03，L01～L03是逆变器上下桥臂功率开关器件驱动信号输出端。

FAULT是过流、直通短路、过压、欠压保护输出端，该端提供一个故障保护的指示信号。它在芯片内部是漏极开路输出端，低电平有效。

VCC，VSS是芯片供电电源连接端，VCC接正电源，而VSS接电源地。

2 IR2132内部结构及其工作原理

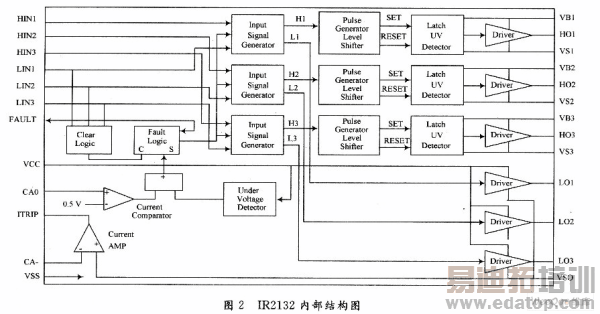

IR2132的内部结构如图2所示，它的内部集成有1个电流比较器(Current Comparator)、1个电流放大器(Current Amp)、1个自身工作电源欠电压检测器(Under Voltage Detector)、1个故障处理单元(Fault Logic)及1个清除封锁逻辑单元(Clear Logic)。除上述外，它内部还集成有3个输入信号处理器(Input Signal Generator)、2个脉冲处理和电平移位器(Pulse Generator Level Shifter)、3个上桥臂侧功率管驱动信号锁存器(Latch)、3个上桥臂侧功率管驱动信号与欠压检测器(Under Voltage Detector)及6个低输出阻抗MOS功率管驱动器(Driver)和1个或门电路。
