智能型双电源开关控制器的设计

录入:edatop.com     点击:

随着科技的进步和社会的发展,人们的生活水平不断地提高,各行业对供电的可靠性、安全性、连续性提出了越来越高的要求,很多场合需要采用两路电源来保证供电的可靠性和连续性。例如商场、银行、医院、通信部门、交通部门以及国防军事等部门都要求能连续不间断地安全供电。而智能型双电源开关控制器能够很好地解决上述问题,为可靠、连续地供电提供强有力的保证。目前在很多企业和领域都使用了智能型双电源开关控制器,它有着广阔的市场前景和应用价值。本文介绍的智能型双电源开关控制器主要由控制单元(PIC16F884单片机)和执行机构(两台三极或四极塑壳断路器)组成。控制单元主要负责各种信号的辨识检测、运算处理和控制输出。执行机构则快速准确地响应控制单元的各种控制命令,从而构成一个功能强大、工作稳定、可靠的控制系统。

1 工作原理

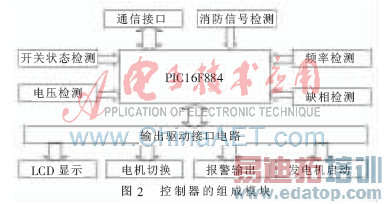

智能型双电源开关控制器以单片机PIC16F884为核心,对两路供电电源(常用电源和备用电源)的电压、频率和相位进行实时检测。当其中一路电源(常用电源或备用电源)的电压发生过压、欠压或是缺相时,控制器就会发出电机切换命令,使供电电源自动切换到另一路电源(备用电源或常用电源)上,以此来保障供电的连续性。控制器的工作方式主要有自动方式和手动方式两种。控制器的结构框图如图1所示,组成模块如图2所示。

\

\

1.1 自动工作模式

自动工作模式可分为:自投自复、自投不自复和电网-发电机三种方式。其中,前两种主要应用于电网-电网供电模式,而第三种则是应用于电网和发电机供电模式。

(1)自投自复模式:控制器对两路电源进行监控,当两路电源都正常工作时,则负载由常用电源供电;当常用电源发生故障(过压、欠压或缺相)时,控制器发出电机切换命令使电源自动切换到备用电源,此时负载由备用电源供电;当常用电源恢复正常时,控制器再次发出电机切换命令使负载供电由备用电源返回到常用电源。

(2)自投不自复模式:其工作方式和自投自复类似,但只有当备用电源也出现故障时才自动返回到常用电源,否则将一直由备用电源给负载供电。

(3)电网-发电机模式:当常用电源发生故障时,控制器输出发电机启动命令,经短暂延时后断开常用电源,此时负载由发电机供电;当常用电源恢复正常时,控制器输出发电机停机命令同时电源自动切换到常用电源上,负载返回到由常用电源供电模式。

1.2 手动模式

在手动模式下,电源不能自动切换而需要人为操作,主要有常用电源供电、备用电源供电和断电再扣方式。

常用电源供电:强制常用断路器闭合,备用断路器断开。

备用电源供电:强制备用断路器闭合,常用断路器断开。

断电再扣:同时强制断开常用断路器和备用断路器或是闭合因故障而断开的所有断路器。

作者:赵荣康   来源:电子技术应用
