可程控延迟脉冲信号源的设计

参考脉冲与延迟脉冲输出放大电路是一个脉冲变压器藕合的脉冲放大器，主要完成对参考脉冲和延迟脉冲进行整形放大的功能，电路如图4所示。由前级脉冲产生电路产生的参考和延迟脉冲经过本电路的整形和放大后，各自输出一个幅度为25V、脉宽为200ns、上升时间为4.5ns的脉冲。

微秒级参考和延迟脉冲产生放大输出电路

微秒级参考和延迟脉冲产生放大输出电路主要由触发脉冲整形电路、参考脉冲产生电路、10MHz时钟产生器、延迟脉冲产生电路和参考脉冲与延迟脉冲放大输出等电路组成。延迟时间可在0～999μs范围内设置，最小步进为1μs，原理见图5。

触发脉冲整形电路与纳秒级的触发脉冲整形电路相同。

参考脉冲产生电路由一个D触发器构成。当触发脉冲到来时，它直接产生出所需的参考脉冲，该脉冲除了作为参考脉冲信号外，还作为延迟脉冲产生电路的触发信号。

10MHz时钟产生器是为了给延迟脉冲产生电路提供计算延迟时间的1μs标准时钟而设计的。

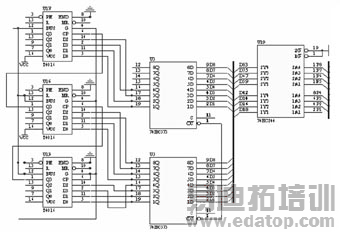

延迟脉冲产生电路由三个T4016可编程十进制计数器构成。当作为触发信号的参考脉冲到来时计数器就开始计数。计数器以标准的1μs时钟作为计数单位。当计数结束后，立即产生一个延迟脉冲。微秒级延迟脉冲延迟时间的设置是通过系统控制电路向可编程三位十进制计数器电路写入计数值来实现的。可编程十进制计数器与系统接口连线如图6所示。

参考脉冲与延迟脉冲放大电路主要由二级脉冲放大器和一级跟随器组成。参考脉冲与延迟脉冲经过进一步的整形放大后，可实现上升时间为2μs、幅度为25V、宽度为200μs的技术指标。
