集成开关器的反激式电源的低损耗设计

4)电路波形

图2的波形显示了负载变化导致电路从准谐振运行模式切换到PRC模式的情形。

如CH4所示，当负载电流从满载降到空载时，反馈电压水平将由于输出电压的提高而增加，以转移贮存的能量。在这种条件下，反馈电压水平最终增加到某一点，FET停止开关，如CH1上漏极波形平坦的那一段所示。同时在FB管脚(CH3)也看不到QR信号。Vcc电压(CH2)也同样下降，因为辅助绕组这时没有提供能量。约5毫秒后反馈水平稳定下来，FET又开始开关。但这时电路工作在PRC模式下，因为此时Vcc降低以及FB端没有QR信号，在CH3上可以看到降低的电压。在这种条件下运行时，由于输出空载，所以反馈水平依然很高，这样电路只需要从一次侧传递很少的能量到辅助绕组和输出绕组以保持电路的平衡，直到下一次负载变化。

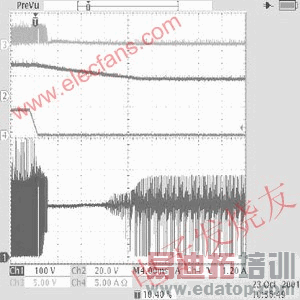

图2)电路由QR模式切换为PRC模式时的波形

漏极(CH1) / Vcc (CH2) / FB (CH3)及负载电流(CH4)

5)可选的外部强制电路

图3显示如何利用一个外部强制信号使电路进入PRC工作模式，Q2可以用一个逻辑电平驱动MOSFET，这样驱动信号可以直接由微处理器或其它信号源给出。该电路工作很简单，Q2平时关闭，让电路正常工作，模式由负载电流决定。当Q2开通，W点被拉到地，将QR信号短路掉，阻止它送到FB管脚，这样电路自然转到PRC模式下工作。

图3)IRIS PSU电路的一部份，加上Q2成为强制电路
