磷酸铁锂动力电池特性及应用

磷酸铁锂动力电池主要性能列于表1。为了与其他可充电电池的相比较，也在表中列出其他种类可充电电池性能。这里要说明的是，不同工厂生产的磷酸铁锂动力电池在各项性能参数上会有一些差别;另外，有一些电池性能未列入，如电池内阻、自放电率、充放电温度等。

磷酸铁锂动力电池的容量有较大差别，可以分成三类：小型的零点几到几毫安时、中型的几十毫安时、大型的几百毫安时。不同类型电池的同类参数也有一些差异。这里再介绍一种目前应用较广的小型标准圆柱形封装的磷酸铁锂动力电池的参数。其外廓尺寸：直径为18mm、高650mm(型号为 18650)，其参数性能如表2所示。

典型的放电特性及寿命

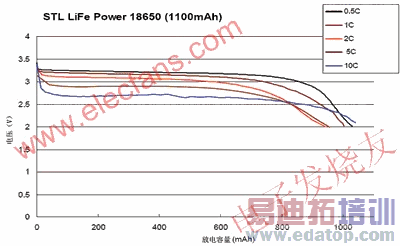

一种型号为STL18650的磷酸铁锂动力电池(容量为1100mAh)在不同的放电率时其放电特性如图2所示。最小的放电率为0.5C，最大的放电率为10C，五种不同的放电率形成一组放电曲线。由图2中可看出，不管哪一种放电率，其放电过程中电压是很平坦的(即放电电压平稳，基本保持不变)，只有快到终止放电电压时，曲线才向下弯曲(放电量达到800mAh以后才出现向下弯曲)。在0.5～10C的放电率范围内，输出电压大部分在 2.7～3.2V范围内变化。这说明该电池有很好的放电特性。

图2 STL18650的放电特性

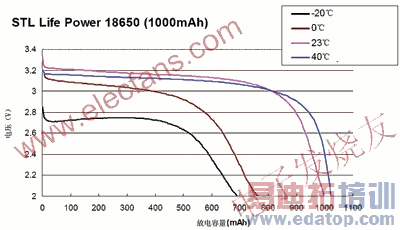

容量为1000mAh的STL18650在不同的温度条件下(从-20～+40℃)的放电曲线如图3所示。如果在23℃时放电容量为100%，则在0℃时的放电容量降为78%，而在-20℃时降到65%，在+40℃放电时其放电容量略大于100%。

从图3中可看出，STL18650磷酸铁锂电池可以在-20℃下工作，但输出能量要降低35%左右。

图3 STL18650在多温度条件下的放电曲线

STL18650的充放电循环寿命曲线如图4所示。其充放电循环的条件是：以1C充电率充电，以2C放电率放电，历经570次充放电循环。从图4的特性曲线可看出，在经过570次充放电循环，其放电容量未变，说明该电池有很高的寿命。

图4 STL18650的充放电循环寿命曲线

过放电到零电压试验

采用STL18650(1100mAh)的磷酸铁锂动力电池做过放电到零电压试验。试验条件：用0.5C充电率将1100mAh的 STL18650电池充满，然后用1.0C放电率放电到电池电压为0C。再将放到0V的电池分两组：一组存放7天，另一组存放30天;存放到期后再用 0.5C充电率充满，然后用1.0C放电。最后比较两种零电压存放期不同的差别。

试验的结果是，零电压存放7天后电池无泄漏，性能良好，容量为100%;存放30天后，无泄漏、性能良好，容量为98%;存放30天后的电池再做3次充放电循环，容量又恢复到100%。

这试验说明该电池即使出现过放电(甚至到0V)，并存放一定时间，电池也不泄漏、损坏。这是其他种类锂离子电池不具有的特性。
