LVDS32B的有源故障保护解决方案
在正常操作下,主接收器跟踪输入信号。当输入信号改变极性且滞后变化超过50mV时,主接收器将转换状态。每当主接收器转换状态,故障保护定时器复位并从0开始计时。
窗口比较器持续监测两个输入端,以便检测输入信号是否有丢失。如果两个输入信号之差不超过80mV,窗口比较器的输出被置为高电平。然后窗口比较器的输出由故障保护定时器选通。如果定时器计到最大值,而窗口比较器仍检测到低差分输入电压时,那么接收器的输出就将被置为逻辑高态。

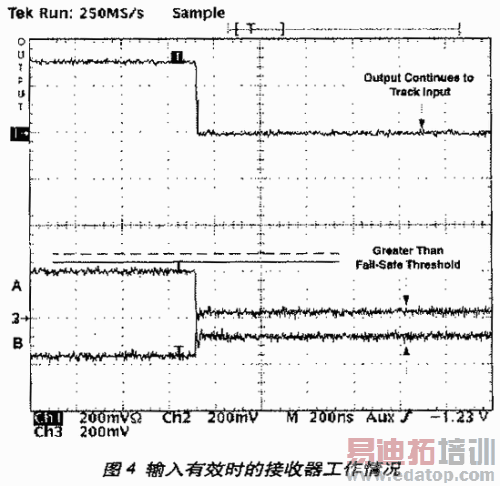

在正常情况下,当定时器计满时,若输入差分信号大于100mV,则FAILSAFE无效,如图4所示。在这里,开始时信号A比信号B高400mV。当输入端极性变化,而且B比A高100mV时,接收器的输出被置为低电平(如图4中上面的曲线所示),同时故障保护定时器开始计时。大约600ns之后,定时器的输出被置为高并使得窗口比较器驱动FAILSAFE节点。由于输入端之间的电压差是100mV(高于故障保护阈值),所以FAILSAFE无效,且输出节点R仍然为低,并继续跟踪输入信号。

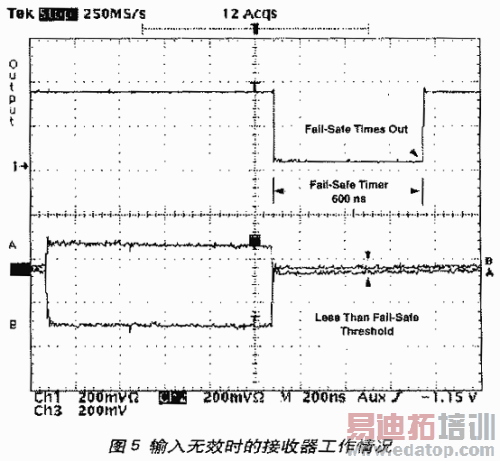

如果故障保护定时器计满,而且输入差分电压小于80mV,则FAILSAFE有效,同时接收器的输出节点R被置为逻辑高。这种情况在图5中有说明。开始时信号A比信号B高400mV。当输入端极性变化,而且B比A高约50mV时,接收器的输出被置为低,同时故障保护定时器复位,重新开始计时。当定时器计满,由于信号B仅比信号A高50mV,所以FAILSAFE有效。图5表明,虽然B高于A,但是接收器输出节点R在极性变化后的600ns被置高(通常情况下应输出低)。图5说明了当有效输入信号丢失后,有源故障保护系统是如何工作的。

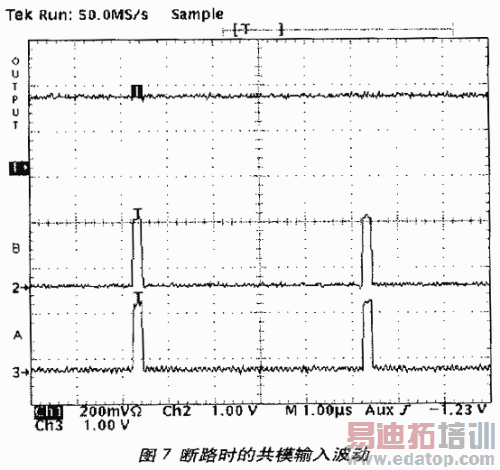

当故障保护功能起作用后,只要输入电压差小于80mV,那么窗口比较器和逻辑门仍然将输出置为高。如果输入端差分信号恢复,则窗口比较器的输出将被置为低,同时故障保护信号被置为高,然后接收器重新跟踪输入信号。图6说明了这一过程。开始时,信号B比信号A高50mV且FAILSAFE有效(故障保护信号驱动输出为高)。然后输入信号差值增大,使B比A高400mV,这时FAILSAFE变为无效,同时接收器开始跟踪输入信号,并驱动输出节点R为低。
