数模高标混合矩阵在城市展厅的应用

随着改革开放的深化，城市发展日新月异，人类历史文明、民族文化、风土人情和城市发展规划都需要得到系统记录和展示，城市展厅应运而生。它不仅展示了城市历史的发展，更勾画出了美好的未来和人类的梦想。随着科技的发展，信息化、数字化、网络化、智能化技术充分应用在城市展厅的各个方面。在这里，最令人关注的就是高清视频通过绚丽的色彩、逼真的场景给人们全方位地展现出了城市地理形势、发展规划和人文面貌。

城市展厅的高清视频系统一般由大屏幕拼接系统、触摸屏查询系统、仿真电子书系统、三维电子沙盘系统、仿真服务器和仿真软件组成。全数字高清视频城市展厅的设计必须遵循 "系统安全稳定、兼容性强、易维护易管理、系统性价比高、使用简单方便"以及"智能化、网络化、数字化、模块化和高度集成化"的设计原则，保证整个系统的运行安全性和可靠性。

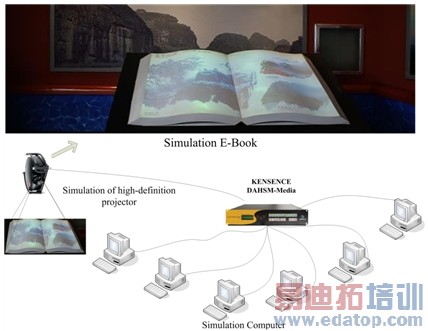

图一：Kensence DAHSM-Media应用于城市展厅的示意图

在一个庞大的高清视频系统中，既有标清信号又有高清信号、模拟信号和数字信号。为了将各种信号相互自由转换，一个系统中需要采用多种矩阵、转换器和传输器，由此使得系统成本和实施成本增加、实施难度提高，而且建成后故障点多、信号损失多、检测困难、维护困难。这些使得高清视频系统成为人们眼中高不可攀的奢侈品，让全数字高清系统地发展遇到了瓶颈。

为解决此问题，凯新创达专门设计了数模高标混合矩阵，Kensence DAHSM-Media系列产品。他将CVBS、VGA、YUV、HDMI、DVI、SDI、HDSDI、3GSDI等模拟、数字、高清、标清信号进行混合处理转换为HDMI数字高清信号进行输出，并实现1080p Full HD全高清数字视频效果，通过网络或光线传输，最远传输距离可以达到30公里。

Kensence全数字高清视频城市展厅设计时遵循"一贯性原则"和"短板原则"，即系统要实现全数字高清信号，就要在设计片源、播放器、路由设备、显示终端设备方面都严格遵循全数字高清信号标准，实现高清1920*1080，逐行扫描50幀以上，支持制式为16：9的宽屏显示的高清视频信号。凯新创达Kensence数模高标混合矩阵支持HDMI,DVI,3G-SDI,HD-SDI,SDI,VGA,AV,YpbPr等信号输入及HDMI/DVI输出，轻松解决了各种信号相互路由的问题。此外，Kensence数模高标混合矩阵使用网络管理、RS232控制管理和红外管理，方便与第三方无缝对接。开放的网络管理可以通过交换机或路由器实现网络控制，同时开放的软件控制协议、可以实现软件二次开发，可以方便的与第三方控制软件对接，适合大集中控制系统中使用。为了提高系统安全系数，Kensence数模高标混合矩阵采用模块化设计，可以减少甚至避免设备的击穿，降低系统故障率，避免高脉冲信号和电压信号对主机主板的击穿造成系统瘫痪。双电源冗余备份，实现了高清矩阵连续7天24小时全天候工作。

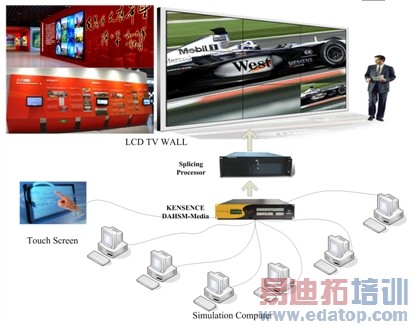

图二：Kensence DAHSM-Media应用于城市展厅的示意图

运用Kensence数模高标混合矩阵后，全数字高清视频城市展厅可以实现低成本的建造和维护，安全稳定的运行。这样的城市展厅将更清晰和全面的展示我们的城市发展成就。
