高可靠多路国标地面数字电视系统简介

录入：edatop.com 点击：

目前飞斯卡尔的MRF6VP3450H功放管是最先进（原MOTO327）。性能要优于菲利浦的功放管，它具有单管功率大，效率高，性能稳定，技术先进的优点，目前国外NEC、Haris等发射机厂商已大量采用，国内厂商成都新光也己经研发成功，并成功应用。从国内情况来看，发射机的整机效率水平大致为：BLF861A效率只能达到10%左右；BLF878功放管整机效率在16%左右；MRF6VP3450H可达到20—23%；。

我们以一台1000瓦数字发射机为例说明效率的重要性，

如1000W发射机当效率为10%时

1、日电费为1000W÷10%÷1000×24小时×1元/度=240元

（相当于每天耗电240度）

2、年电费为240元/日×365日=87600元

（相当于每年耗电87600度）

1000W发射机当效率为22%时

1、日电费为1000W÷22%÷1000×24小时×1元/度=109元

（相当于每天耗电109度）

2、年电费为109元/日×365日=39785元

（相当于每年耗电39785度）

一台发射机年节省电费为87600-39785=47815元

经测算运营过程中，五年之内节省的电费可收回发射机的购置费用投资，而一般的系统都是多频道发射，效益更加可观。

六、发射系统组网方案简介：

要对广大农村地区进行无缝隙覆盖，使覆盖区内的潜在用户变成广电局的实际用户，其社会经济效益无疑是巨大的。无线覆盖是一个复杂的系统工程，需要根据不同的地形地貌及覆盖要求采取不同的方式，目前主要有以下几种方式：

1、利用现有光纤网络将己调制好的国标地面数字电视信号发送到各乡镇、村，在各乡镇、村所在地再将信号取出后送入中继发射系统进行覆盖。

2、主站发射式全域覆盖…..平原及浅丘陵适用。

3、主站发射加无线中继组网发射进行全域覆盖…..丘陵地区、平原及大区域覆盖适用。

4、主站发射加光纤网络中继组网发射进行全域覆盖…..丘陵地区、平原及大区域覆盖适用。

七、多频网与单频网建设

由于我国幅员辽阔，有高山、河流、湖泊、平原、丘陵等自然环境，各地电磁环境千差万别，至于建多频网还是单频网更好呢？各地应因地制宜，视情况而定。

1、多频网，一般适用于受外界空间信号影响小，本地频率资源丰富的地区。它具有投资小、组网快、可交叉覆盖、各站间相互不干扰等优点。

2、单频网，适用于频率资源紧缺的地区。因为组建单频网必须满足同频率、同时间、同比特率三大要素，所以建设成本和技术难度均大大提高了，特别是多频道发射时，技术和调试难度都会有所加大。一般要资金实力雄厚的单位才能考虑

八、无线三网融合技术

所谓"三网融合"，是一种广义的概念性提法，在现阶段它并不意味着电信网、计算机网和有线电视网三大网络的物理合一，而主要是指应用业务的融合。三大网络通过技术改造，都能够提供包括语音、数据、图像等综合多媒体的通信业务，老百姓通过一张网络可以完成上网、看电视、打电话等几乎所有的日常信息处理。"三网融合"在有线视网方面己经得到大家的广泛认同，那我们的国标地面数字电视网能实现"三网融合"吗？回答是肯定的，目前己出现将3G中的TD技术与机顶盒技术整合而形成一种新的产品，形成一台机顶盒既可看电视，又能上网和打电话。随着技术不断创新，更多更好的方式在将不断涌现。

九、提高发射系统稳定性的主要措施

无论采用哪种方式覆盖，都要求发射出来的信号稳定可靠，不停播；没有或很少出现干扰，这是发展用户的基本条件。

由于收费的原因，用户信号要实现稳定可靠，则要求发射台功率稳定，不能变化太大，对覆盖面大的主发射台就提出了很高的要求，要实现不停播不外以下几种方式。

1、采用"一主一备"切换方式降低停播率-----多频点发射时建设成本和运营成本都太高。

2、采用"主备激励器"方式降低停播率------只能解决信号源（激励器）的故障问题；若发射机功放模块损坏，"主备激励器"方式是无法解决的，此时输出功率计算公为P1=P【(N-1)/N】2，如发射机末级功放模块为2组时，功放坏一组发射功率下降（仅为原来的1/4），，肯定会造成用户接收该频点电平下降6dB，在远离发射台的边缘地方将无法接收该频点的节目。

3、采用"N+1备份"方式降低停播率--------该方式建设成本低、运营成本低，智能化程度较高，反应最快速的优选解决方案。

从以上分析可以看出，N+1备份方式是主站式大功率发射台的最佳选择，该方法既降低了发射台的资金投入，又解决了停播率的问题。N+1备份方式在国外己经有很好的应用，在国内电视发射方面刚起步。新光公司积十多年研究发射系统的宝贵经验，为了更好的推动国标地面数字电视的发展，在2008年提出了N+1的概念并开始研发，解决了系列难题；如当某一台发射机产生故障时，备机激励器频率如何准确切换？信号码流如何准确切换？发射机在宽频带内的指标如何实现等技术难点。于2009年推出了智能化的XG610A01N+1智能数字电视发射系统，彻底解决了多频主站发射系统的稳定可靠和停播率问题，让广电局在少花钱的情况下办好事情。

为了更好地让广电同仁对N+1电视发射系统有一个较全面的了解，下面就相关内容做一个简要介绍：

1、概述

XG610A01N+1智能数字电视发射系统是新光微波工程有限责任公司为了提高数字电视发射系统的可靠性，而开发的高可靠多路数字电视发射系统。实现当发射系统的一台发射机出现故障不能正常播出时，由备份的发射机替代工作，直至该发射机修复后再切换回去的功能；保证发射系统正常工作。同时实现对发射机实施智能故障处理、远程遥测遥控、数据管理等功能。

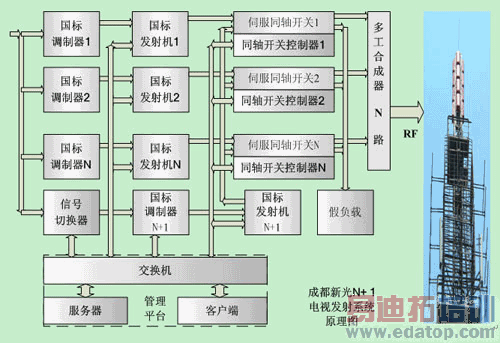

2、系统原理框图

系统原理框图

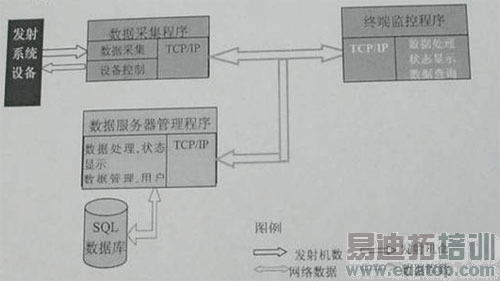

3、系统工作原理及简明主程序流程

3.1系统工作原理简介

XG610A01N+1智能数字电视发射系统的设备包括：服务器、交换机、显示单元、调制器、激励单元、发射机、天线、负载、信号切换器、同轴开关控制器和同轴开关等设备。服务器是设备的控制管理中心，它的设备状态信息数据来源于连接在网络上的各设备。

系统上有多台发射机，其中有一台为备用发射机。服务器对主发射机都设有功率门限值，当有主发射机输出功率低或高于于门限值时，发射机的功率数据通过其显示单元送回服务器，服务器就判定其出故障，通知其显示单元关闭相应主发射机电源后，向同轴开关控制器发出切换命令，同轴开关控制器（开关置于自动才能自动控制）进行主备切换，把备机接天线而主机接负载，同时光电检测电路确认切换状态是否到位，切换到位则开启备用发射机电源，使整个电视发射系统自动正常工作，否则不对备用发射机供电。同轴开关控制器也通过面板显示自身和发射机的连接状态。

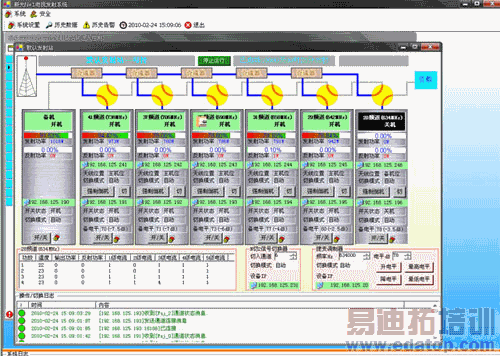

发射机的各项监测指标由网口（TCP/IP）送到服务器。服务器和终端，各参数超标的阀值在服务器上设定。
