基于FPGA及DDS技术的USM测试电源的设计

O 引言

超声波电机(USM)具有能够直接输出低转速大力矩，瞬态响应快(可达ms量级)、定位精度高(可达nm量级)，无电磁干扰等诸多优点。USM的运行需要有两路具有一定幅值，相位上正交(或可调)，频率在20 kHz以上的高频交流电源。驱动信号源的幅值、频率及相位直接影响USM的性能。为便于USM的性能测试及研究，需要提供一种在幅值、频率、相位上均可调的测试电源。以往的超声波驱动器多采用分立器件构成如文献，其电路结构复杂。文献虽然改用FPGA或CPLD生成，但所生成的信号频率变化是不连续的。文献是用单片机和专用的DDS芯片，存在抗干扰性差，可靠性低的弊端。

本文介绍了基于DLL数字频率直接合成技术(DDS)用ALTERA公司的FPGA器件和VHDL语言编程，按相位累加的方法产生两相四路频率相位可调的高频PWM信号，经过驱动电路、光耦隔离电路作为外部功率控制电路H桥的四个闸门驱动信号，H桥主回路接入的是对市电经调压、隔离、整流及滤波后的直流电。由闸门驱动信号对该直流电进行通断控制，形成可调幅值、频率、相位差的两相高频PWM波的交流信号，再经外加电感平滑，将PWM波信号变成类正弦波信号，实现对USM的性能测试。

1 功率控制电路

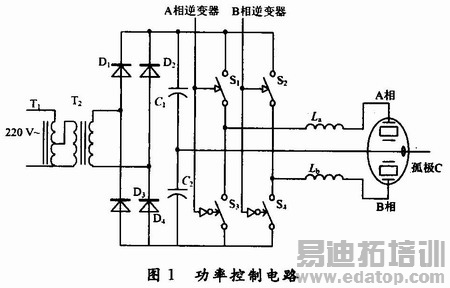

如图1所示，加于USM的A、B两相交流信号是由FPGA产生的四路脉冲信号控制MOS管开关对整流滤波后直流电进行通断控制，在图1所示H桥逆变器的作用下，将直流电逆变为与逆变器开关频率相同的矩形波交流电，经串联电感平滑，就得到了USM所需的两相高频类正弦波信号。该信号可由主回路的调压器调节幅值，A、B两相的相位差取决于H桥两侧闸门驱动信号的相位差，即闸门S1与S2(或S3与S4)驱动信号的相位差。同侧桥臂不能同时导通，以避免大电流通过MOS开关管而损坏开关管，理论上同侧的两个控制信号应该相位互补，实现推挽输出，考虑到开关器件的延时特性，该信号开启闸门时要有一定的延时，即死区时间。鉴于以上分析及USM性能测试的需求，闸门控制信号应具有频率、相位、死区时间均可调的占空比大于50％的PWM高频波。

2 PWM调频调相高频信号的产生

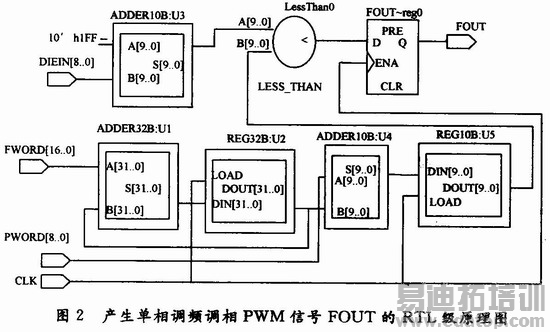

参考文献的DDS设计，将一个周期的矩形波幅值进行2n等分后按顺序存于一个表格中，用高频时钟fclk依次按表中地址顺序读取其数据(幅值)。利用相位累加器可以每隔M个地址，读一个幅值信息。矩形波频率正比于输入时钟频率和相位增量M之积，即为基频时钟fclk／2n的M倍。通过调节步距M(频率控制字)可调节信号的频率。调节首次所读ROM表的地址，可调节矩形波的相位，称该调节参数为相位控制字。若ROM查找表中0，1各占一半则可得到频率、相位连续可调的方波信号；改变表中1的比例，就会得到不同脉宽的矩形波。若能从外部调节1的比例，就生成了一路频率、相位、占空比可调的PWM信号。由于表中只有两种数O和1，且均连续出现，因而可用比较器替换ROM表，将原来的地址发生计数器的计数值划分为2部分，一部分对输出信号清零，另一部分对其置1。2种方案相比，后者大大节约了FPGA资源。RTL级原理图如图2所示。
