集成电路热插拔电路

录入：edatop.com 点击：

摘要：有一个防静电放电保护系统(ESD)的，浪涌电流，过流，欠压，过压很多办法，并其他权力的干扰。行业，公司，或如UL ?，USB接口，电机及电子学工程师联合会?，CSA认证，或IEC监管标准往往需要电路保护。本应用笔记讨论热插拔集成电路。典型的热交换电路，并给出不同的热插拔电路的优点是解释。

热插拔电路的基础知识

热插拔电路保护设备，人员，或两者兼而有之。有些电源供应器，例如，有内置和可调电流限制(在热交换标准电路)，防止损坏电源和电路是在一个热交换活动供电。典型的RAID和电信系统对飞行热交换，交换电路板或磁盘驱动器的能力。

至少，热交换要求您限制浪涌电流以防止该公司全系统掉电时，大电容负载通电的可能性。电流限制也有助于减少源电源供应量，限制在电气连接器接触电弧。其他热交换的功能包括：低串联电阻，断路器动作，状态指示，双插入点检测和电源良好信号。

保护像热抽换元件和集成电路的电路增加了成本，同时增加时间来设计和测试系统。尽管如此，这些弊端，必须权衡较少有形成本(不总是最关心的一个设计师的心)与不受保护的系统相关：设备损坏，系统停机时间，并造成人身伤害诉讼，更换和维修费用，技术人员的*。这个名单可以继续。

对热抽换功能的引入可以立即让一小抵消主电源供应系统成本。降低浪涌电流的水平，一个电源必须提供允许小滤波电容器和一个更小的电源供应。其他好处包括更小尺寸的电线和电路的痕迹，更小，更便宜的电路连接器，并在电源路径普遍较小的部件。

最简单的限流元件是保险丝，可自行或与其他保障要素的组合使用。由于过电流保险丝是有效的，他们要么要求(获UL认证电路，例如)或作为最后手段的灾难性故障时保护包括在内。

对于标准的保险丝，主要是诋毁是他们一次性使用。另一种是polyfuse，一个类似的装置，否则身体膨胀和合同根据通过它的电流流动所产生的热量。温度依赖性polyfuse拥有有限的电压工作范围，但它可以重置自己的优势是通过标准的保险丝。

典型的热交换电路

电容齐纳场效应管组合

阿热抽换应用中常用的电路是电容齐纳场效应管组合(图1a和1b)。该电路限制浪涌电流充电跨越栅源第一季度交界的C1。假设C1是出院时，通电时，电路保持作为一个跨门源路口短效第一季度关闭。由于C1的收费，VGS的增加，使第一季度打开缓慢。 C1的大小和VGS的第一季度第一季度的速度有多快的特点决定打开收费的负载电容(C2的)。

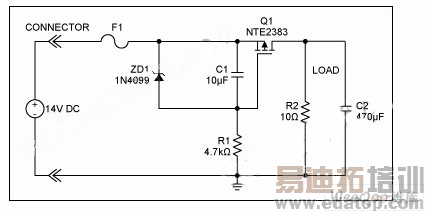

图1a。一个离散"限额齐纳场效应管"热插拔电路采用C1的充电率控制开启Q1的研究。这是显示在图1b范围

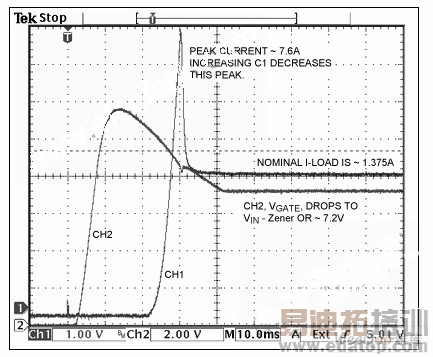

图1b。 CH1为负载电流; CH2的是第一季度栅极电压。

在图1a齐纳二极管ZD1防止第一季度栅源路口不超过其最高*级。 (请注意，在图1a(± 20V的)太小，承受24V的工业或48V的电信应用。)如果电源循环迅速VGS电压最高，负载电容可以出院，而C1的收费仍足以维持在第一季度。这个条件可以减少电流限制功能，允许大电流浪涌电源时恢复。还有另一个电容齐纳场效应管的拓扑的缺点：目前的限制是积极的，只有在电且仅当C1是出院。一旦断电，电路不能防止过流和短路条件。阿保险丝通常雇用的目的。

PNP晶体管和电流检测电阻

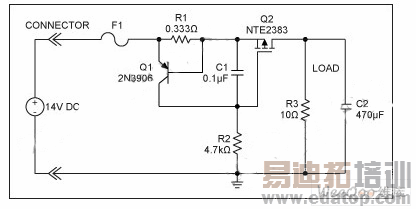

另一个热插拔应用(图2a和2b)电路使用一个PNP晶体管(Q1)和一个电流检测电阻(R1)，以提供连续电流感应和限制。由于权力是通过应用，电流流R1和第二季度的负载。电流通过R1 VBE中创造了第一季度的偏置电压。如果电流足够大，以第一季度的偏见，然后通过限制第一季度第二季度到负载传导通过降低栅源电压的第二季度。请注意，齐纳二极管可在第二季度的栅源交界的图1a()，以防止对第二季度和第一季度的VCE过电压击穿的补充。
