使用USB进行测试和测量的优势

录入:edatop.com     点击:

USB由于具备下面几个优势,从而成为使用者开发测试和测量测量应用的简单选择。

真正的即插即用:使用标准的低成本线缆简单地将数据采集模块和PC的USB端口相连。当模块插入时,PC会自动识别该模块,并安装必要的软件来操作该模块。这种连接方式极大地减少了启动时间。

\

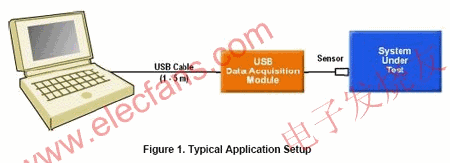

图1:典型的应用设置。

不再需要打开PC机箱来添加电路板、配置跳线开关和中断设置、搜索正确的设备驱动程序或者重启系统,而是简单地将传感器连接到模块上就不用管了。几分钟内,就可不断获取数据、温度、压力、声音等任何所需信息。

\

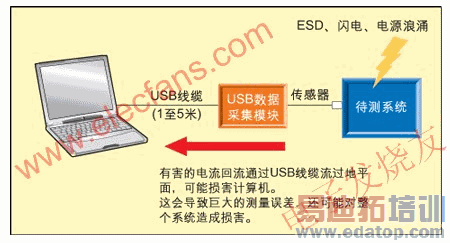

图2 :未隔离的USB数据采集模块在ESD、闪电、电源浪涌的时候可能损害系统并导致数据不正确。

更少地被PC的噪声影响:USB数据采集模块为噪声敏感的测量应用带来性能优势。因为USB线缆通常长度是1至5米,I/O电路距离计算机的充满电磁噪声的主板和电源距离更远,而距离要测量的传感器更近。

\

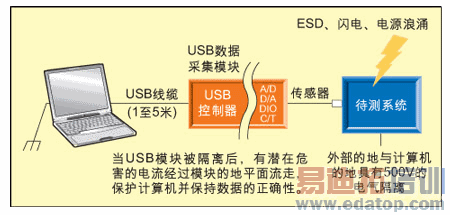

图3 :隔离的USB数据采集模块应用。

全速和高速传输速率:具有USB1.1端口的计算机能够从USB数据采集模块输入和输出数据,传输速度最高达到12Mbps。这种全速速率对于数据流应用很有用,能够支持高达400KHz的数据采集速率。

对于高性能的应用,必须确保PC有一个高速的USB2.0端口。凭借 USB2.0,就能够在PC和USB数据采集模块间以最高达480Mbps的速度传输数据。这种增加的带宽允许同时执行多路I/O操作,每路的流量速率可以高达500kHz,这种方式与PCI测量系统相似。

\

图4:不恰当的连接单端输入可能损害你的系统并导致不正确的测量结果。



来源:电子发烧友
