程序设计中的FWORD[16．．O]为原理描述中的频率控制字M，连接于32位计数器F32[32．．6]，其输出信号FOUT的频率按如下公式计算FFOUT=fclk／222·FWORD，频率分辨率为Fmin=25fclk／222，最大输出频率为Fmax=Fmin FWORDmax。当系统频率fclk=50MHz时，Fmin=0．745  Hz，Fmax=97．648 kHz，即输出频率可在O．7～97．6 Hz之间调节。相位控制字为9位，输出信号FOUT的相位可按如下公式计算：POUT=360°／2°×PWORD，最小分辨率为360°／2°=0．7°。DIEIN[8．．O]为占空比(死区)调节控制字输入，占空比按计算公式：(29-DIEIN)／210x1 00％，最大占空比为50％，最小接近于O，占空比的调节以使图一H桥同侧的两个MOS管刚好不同时导通为度(故占空比不能大于50％)，占空比太小会使整个系统转换效率降低。

以单相调频调相PWM信号设计作为底层元件，利用VHDL的结构化描述方式(例化语句)，按相位要求将4个单相调频调相信号DDS元件设置成不同相位来实现。相位字PWORD为9位，U0：PWORD=O，初始相位=0；U2：PWORD="100000000"，初始相位为180°；U1元件的初始相位PWOR-D，U2元件的初始相位为PWORD+"00000000"，这就实现了UO和U1相位差为PWORD，U0和U2，U1和U2相位差各为180°，从而实现四路调频调相PWM信号设计。

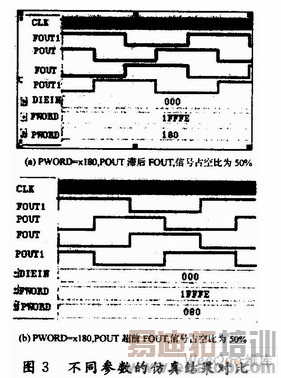

通过调节FWORD、PWORD及DIEIN来分别调节四路输出信号的频率、相位差、四路输出信号的占空比。仿真结果如图3所示。由仿真图可知超前90°和滞后90°得到的四路相序正好相反，若用其驱动图1的4个开关，得到两相互差90°的信号，一个为A相超前于B相，另逐个为A相滞后于B向。用其驱动USM，在不改变电机连线的情况下，通过调节相位差PWORD，方便的实现电机的旋转方向控制。

3 实验测试

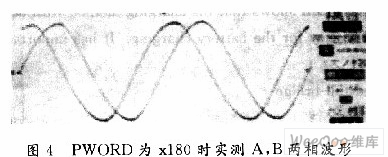

将上述四路控制信号下载于FPGA中，再经过资料介绍的驱动隔离模块后施加于图1的功率控制电路，通过示波器测得USM的A、B两相波形如图4所示。将上述电路获得的信号应用于USM45超声波电机的驱动中，该电机所要求的驱动信号频率为45．8 kHz，相位差为90°，峰峰值可达300 V。将其频率控制字设定为FWORD=x0F000，相位控制字为PWORD=x180(或x080)，死区时间DIEIN=x33～xFF之间调整，成功地驱动了USM 45电机。运行10 min左右，电机转速下降，通过将FWORD调小至xED00，即信号频率为45．2 kHz时，电机速度又上升到开始时的值(65转／mi n)。超声波电机一般工作在定子导纳2频率特性的谐振和反谐振点之间。随电机运行温度的升高，导致谐频率和反谐振频率约有1．4 kHz的变化。由于USM45电机功率小，额定功率只有2 W，且是空载测试，因而温升较小，谐振频率的变化也较小(只有大约0．6 kHz的变化)。

4 结语

由FPGA按照相位累加振荡器的方法产生的四路调频、调相PWM信号，具有较高频率分辨率，在保持相位连续的前提下，能实现快速频率切换。该信号不但在外部的逆变电路作用下，成功地对USM45电机进行了驱动和测试，还可通过外加专用的L298N型驱动芯片方便地应用于步进电机和直流电机的驱动以及步进电机的调频调速和直流电机的PWM调速。
