基于DDS的电路板检测仪信号源设计

3．2 硬件验证

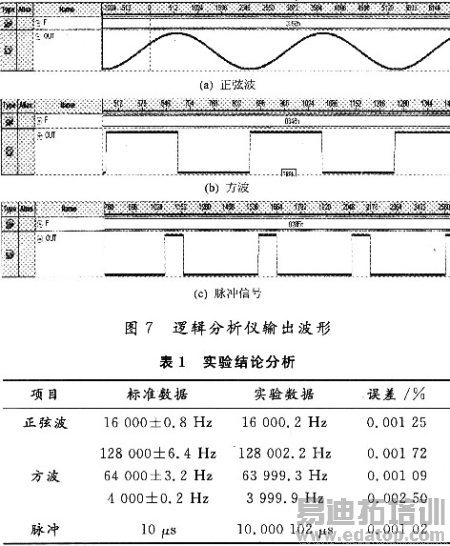

为了能够更清晰地分析DDS电路，采用DE2-70开发板结合SignalTapⅡ型嵌入式逻辑分析仪对设计进行实时的硬件验证。首先对DDS顶层电路图做部分修改，主要是进行管脚设定。将修改后的顶层文件下载到DE2-70中，通过SignalTapⅡ型嵌入式逻辑分析仪实时观测FPGA输出波形，如图7所示。SignalTapⅡ所能显示的被测信号的时间长度为T，计算公式如下：

式中：N为SignalTapⅡ的缓存中存储的采样点数，Ts为SignalTapⅡ采样时钟的周期。由图7和式(3)可得出表1所示结论。

产生误差的主要原因有两方面，一是截断误差，ROM查找表的地址输入是相位累加器的高11位；二是正弦波量化引入的误差，将正弦信号量化为二进制数必然引起误差。

4 结语

通过对DDS电路的功能仿真和硬件验证，可以看出DDS可以有效地产生所需波形信号。较传统的信号发生器，可以减小体积、降低功耗、提高可靠性和灵活性并缩短了开发周期，具有较高的实用价值。
