基于DDS的电路板检测仪信号源设计

建立ROM查找表首先要生成．mif文件。具体方法是利用quartusⅡ新建．mif文件，然后填写这个文件。这里需借助Matlab填写．mif文件即可，具体方法如下：

(1)先由QuartusⅡ生成．mif文件。

(2)在Matlab中编写如下程序：

(3)在Desktop中workspace中选中数据，复制数据并将数据粘贴于txt文档中，保存。

(4)然后再将txt文档中的数据复制并粘贴于QuartusⅡ中已建好的．mif文件之中，保存。

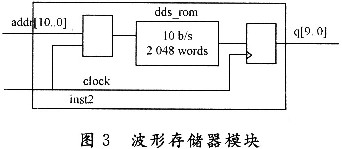

调用的波形存储器模块如图3所示。

2．3 顶层模块的建立

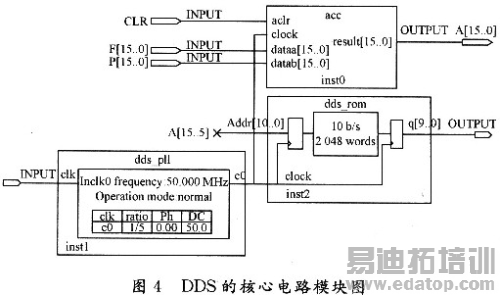

根据DDS整体电路的工作原理框图，其核心是由一个ROM存储器、一个相位累加器、一个锁相环和相应的输入、输出信号组成。其中ROM查找表是输入地址是相位累加器的高11位，这在工程上是允许的。DDS的核心电路模块图如图4所示。

方波和脉冲信号的产生只要将ROM查找表中的内容转换为相应的波形即可，整个信号源的顶层模块增加了多路选择开关。

3 波形仿真及硬件验证

完成DDS电路设计后，对电路进行了功能仿真，通过Matlab显示了仿真波形，并通过Altera公司CycloneⅡ系列芯片的DE2-70开发板结合嵌入式逻辑分析仪进行了硬件验证。

3．1 波形仿真

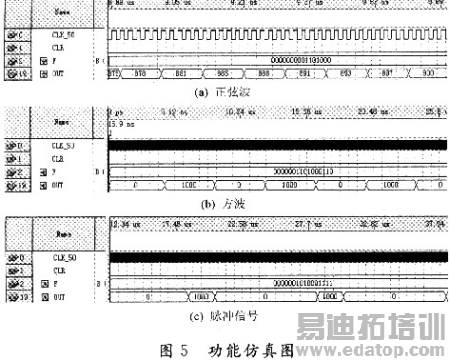

DDS电路在设计过程中，进行了功能仿真，如图5所示。由于仿真波形为数字码，不能直观地看出DDS输出的波形，为便于调试设计电路，首先生成．tbl文件，再通过相应Matlab程序生成的正弦波、方波、脉冲信号的波形曲线，如图6所示。

图5和图6显示了频率控制字为68h产生的正弦波、频率控制字为346h的方波和频率控制字为27Fh的脉冲信号的功能仿真波形。从功能仿真波形可以看出，DDS电路能够很好地产生电路板检测仪所需激励信号。

作者：赵会龙 郭 利   来源：现代电子技术
