基于FPGA和VHDL的USB2.0控制器设计

2.2 协议层

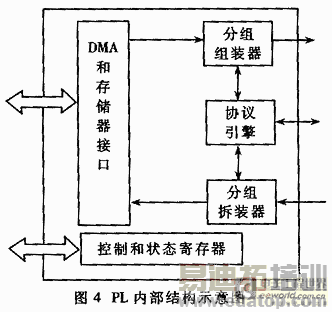

控制器的核心逻辑位于PL（Protocl Layer）模块，负责管理所有USB数据I/O和控制通信，其结构如图4所示。

DMA和存储器接口提供随机存储器访问和DMA操作。该模块使PL和外部微控制器采用DMA方式访问SSRAM。当外部总线有访问SRAM的请求时，且PL没有请求访问存储器，控制逻辑如下：req、ack分别对应外部总线和存储器之间的请求和响应信号，din、addr和we分别是外部总线给出的数据、地址和写信号,mreq是内部DMA向存储器发送的请求信号，mdin、maddr和mwe分别是内部DMA给出的数据、地址和写信号。

sel <=(req OR ack_r) AND(NOT mreq);

if sel='1' then

sram_out<=din;

sram_adr<=addr;

sram_we<=req AND we;

else

sram_out<=mdin;

sram_adr<=maddr;

sram_we <=mwe;

end if;

由控制逻辑可看出，内部DMA操作的优先级比外部总线高。

协议引擎（Protocol Engine）处理所有标准的USB握手信号和控制通信。分组组装器组装分组并送入输出FIFO，先组装分组头，插入适当的PID（分组标识）和校验和，然后加入数据域。分组拆装器先解码出PID和序列号以及校验和，再从8位PID取低4位（或高4位取反）得到PID[3:0]，通过USB2.0协议的PID类型定义译码出PID名，判断是Token分组（OUT、IN、SOF和SETUP）还是DATA分组（DATA0、DATA1、DATA2和MDATA）。

Pid_Token<=pid_OUT OR pid_IN OR pid_SOF OR pid_SETUP；

Pid_DATA <=pid_DATA OR pid_DATA1 OR pid_DATA2 OR pid_MDATA;

如果是Token分组（格式定义如图5所示），则将后续的16bit数据分别放入两个8bit临时Token寄存器token0和token1，然后取出分组中的7位地址、4位端点号及5位CRC校验码。

Token_fadr<=token0[6:0];

Token_endp<=token1[2:0] & token0[7];

Token_crc5<=token1[7:3];

对于特殊的Token须进行特殊的处理，本文实现的控制器只对SOF这一特殊Token进行操作，解出PID后的11位帧号及5位CRC5校验码。

Frame_no<=token1[2:0] & token0；

Token_crc5<=token1[7:3]；

检验校验码是否出错，如果出错等待下一个Token，否则将地址、端点号和帧号等放入相应寄存器。Token类型如果是IN，则执行组装分组并发送寄分组；如果是OUT则拆卸接收到的数据分组。对于其他不支持的Token则视为错误处理：Pid_ERROR<=pid_ACK OR pid_NACK OR pid_STALL OR pid_NYET OR pid_PRE OR pid_ERR OR pid_SPLIT OR pid_PING;如果出错则不进行Token的解码，而等待下一个Token的到来。

如果是DATA分组，则紧接着PID的是最大载荷为1024字节的数据和16位CRC16校验码。对数据的处理先写入端点寄存器，然后通过DMA操作写入SSRAM。下面详细介绍端点寄存器和DMA操作。

2.3 端点操作

数据的传输实际上通过端点（Endpoint）进行，控制器通过写端点的寄存器来配置端点，该控制器最多可有16个端点，每个端点有相应的4个寄存器：Epn_CSR、Epn_INT、Epn_BUF0和Epn_BUF1(这里n=0、1、2或3)，其格式如图6所示。本文使用addr[8:2]7根据地址线来访问这些寄存器，addr[8:4]用来选择端点号，其值（16进制）从4到19分别表Epn(n=0...15)。addr[3:2]指定寄存器类型："00"代表CSR（Control Status Register）;"01"代表中断寄存器；"10"指向Buffer0；"11"代表Buffer1。这两个Buffer用来作临时数据存储，Buffer0和Buffer1分别作为专用的输入/输出缓冲器来提高USB的数据吞吐能力。双Buffer能够减少微控制器和驱动软件之间的延迟。其中端点的CSR寄存器指定端点的工作模式并且向控制器报告指定端点的状态。Ep_CSR[31:30]必须初始化为"00"（最初使用Buffer0），通过读这2位可以知道下次所要处理的缓冲器；为"01"时，指定Buffer1。Ep_CSR[27:26]和Ep_CSR[25:24]分别指定端点类型和传输类型，其类型编码参见表1。Ep_CSR[21:18]指定端点号，总共可以有16个端点。Ep_CSR[15]时DMA使能位，为"1"时允许外部DMA操作，否则不允许DMA操作。

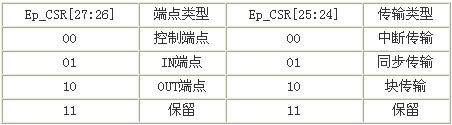

表1 类型编码表

当控制器收到中断时，读中断源寄存器（Ep_INT[6:0]）来判断中断源和产生的原因。可自定义中断源，如Ep_INT[2]定义为该控制器接收到不支持的PID而产生的中断：Ep_INT[2]<=Pid_ERROR。Ep_INT[4]和Ep_INT[3]分别表示Buffer1和Buffer0的满或空的状态位。

Ep_BUF[31]（标记缓冲器是否被使用过）在使用后被控制器置"1"，在清空或重填充该缓冲器后，控制器清除该位。该闰初始化时为"0"。Ep_BUF[30:17]指定缓冲器能容纳的字节数。Ep_BUF[16:0]缓冲器的指针，装载存储器SRAM中数据的地址。

作者：罗玉平 陈海涛 施业斌 尹社广 代镭   来源：电子工程世界
