Hi-Fi功率放大器电路和电源供电电路
录入：edatop.com 点击：
图表中所指示的（从20W到80W RMS ）.
一些解释：
-你首先要作的是测试末极功率管的放大系数hfe or β.如果他们的差异大于30％，放大器将不会给你提供一个清晰的声音，我使用的是MJ3001和 MJ2501晶体管，他们的差异在5％.
-在开机之前，你必须把输入端短路，在放大器的输出端串入一个电流表，然后打开电源，调整R13使电流表电流到微安培级，如果你足够幸运，或许可以达到0，电流表电流在10微安培是很容易做到的。

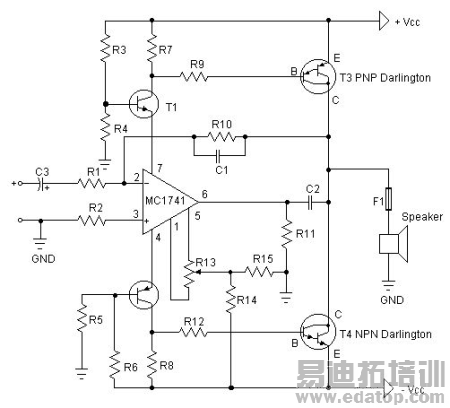

功率放大器电路图:

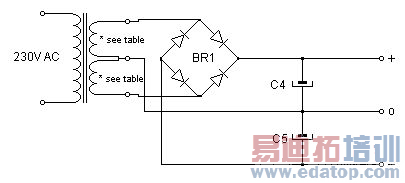

电源电路：

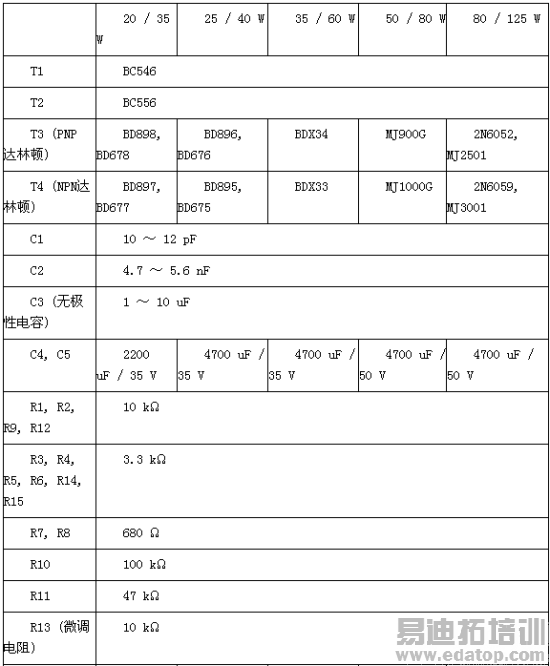

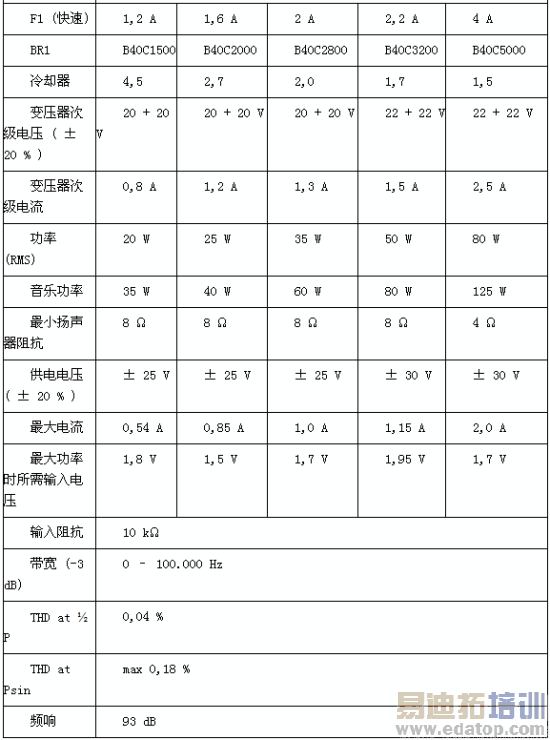

元件及属性表:
