通信机房安全隐患整改UPS应用方案

录入:edatop.com     点击:

1、前言

"西部开发"是近年来国家提出的口号。与其他地区相比,目前西部地区的信息建设及相关信息设备管理建设仍然滞后于其它地区,而该地区不稳定的市电环境更对众多行业的关键信息保障造成了隐患。作为当地"以革新促发展"的模范企业,随着业务量的快速发展,四川石油管理局近些年加大了基础设备的改造,希望通过改造进一步提升服务水平。而通信中心机房的改造则是近期进行的重要改造项目。

2、用户需求概述

⑴ 某机房内由一套60KVA UPS"1+1"冗余并联供电,随着业务量的快速发展以及对数据机房的高度重视,原有的双机冗余供电系统容量已经满足不了现有的设备需求量,需新增加一套60KVA UPS 2台并联冗余供电系统。

⑵ 机房用电设备按照输入电源方式分为:单电源负载和双电源负载。原有系统的供电方案如图1所示。

\

图一

由于原系统为早期规划建设,所有用电负载输入端的电源均采用2台60KVA UPS并联输出电源。要求新增加UPS系统与原有系统构成双母线优化方案,为原有的设备及新增设备提供安全可靠的电源保护。

⑶ 对UPS电源主机的要求:

① UPS采用双变换纯在线式架构设计,输出具备隔离变压器;

② UPS具有宽广的输入电压范围;

③ 由于UPS系统中电池的故障率最高,要求UPS主机采用有先进的智能电池管理方案,延长电池的使用寿命及提早发现电池组的故障隐患;

④ UPS主机应具有远程紧急事故关机功能,当地震或火灾等紧急事故发生时,可以透过远程紧急事故关机(EPO)功能快速的将UPS关闭。

3、解决方案

3.1 根据用户对UPS电源的需求⑴,中达提供GES-NT60KVA UPS两套,"1+1"冗余方式供电。台达NT60KVA UPS最多可支持8台UPS直接并联,并且可以在线并机,以后当负载扩展时UPS电源扩容方便、简易。

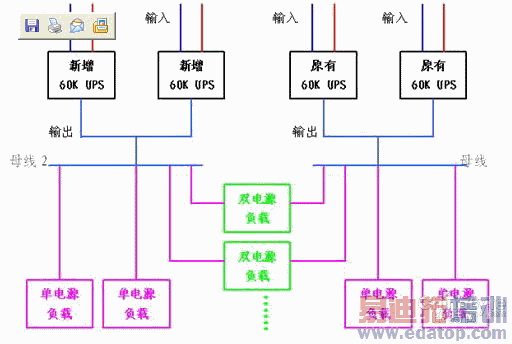

3.2 根据用户提出的需求⑵,新增加UPS电源系统与原系统构成"2+2"双母线架构优化供电方案,整改后UPS供电方案系统图如图2所示。

\

图二
