FAN9612交错式PFC控制器在高功率电源中的应用

录入:edatop.com     点击:

FAN9612采用飞兆半导体的Sync-Lock技术,能够使两相之间精确地保持180°相位差,在一个开关周期发生频率变化时,能够立刻同步和锁定另一相的频率。

传统BCM PFC电路需要采用更高的开关频率来减小开关损耗。然而,这会导致电感器上产生高幅值的纹波电流,因而无法在更高的功率等级上使用。高峰值电流使得功率损耗显著增加,并且需要更大的EMI滤波器。

适用范围:100W"1000W AC电源

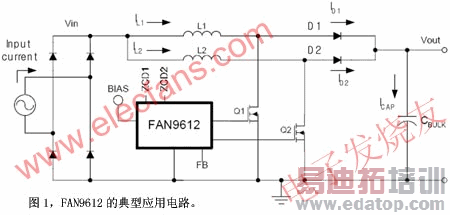

飞兆半导体(Fairchild Semiconductor)推出的临界导通模式(Boundary-conduction Mode,BCM)交错式功率因数校正(PFC)控制器FAN9612,专为需要PFC的100W"1000W范围之AC电源而设计,涵盖许多目标市场领域,包括消费电子、数字显示装置(LCD、PDP、医疗)、照明、台式电脑、入门级服务器、电信整流器、工业电源系统和太阳能逆变器。这些市场领域的推动力是对于更高效率、更高可靠性、降低总体系统成本和更高水平保护功能的需求。FAN9612的典型应用电路见图1。

\

FAN9612采用交错方式,并在所有工作条件下都保持两个功率级精确的180°相位差,因此能够降低导通损耗,尤其是在大电流的应用中,如800W~1000W的电源系统。FAN9612扩大了功率范围,减小了纹波电流和峰值电流。通过电源轨的交错排列,FAN9612还可以减小输入滤波器尺寸,较其他解决方案能减少线路板空间多达10%。良好的热管理可以降低元器件的温度。这些特性使采用FAN9612的电源能够满足"能源之星"和"电脑节能拯救气候行动"标准的要求,使电源的转换效率可以达到96%。

FAN9612工作在两个并行连接的相差180°的升压功率系统。与通常用于较高功率水平的连续导通模式(CCM)技术不同,BCM技术提供升压二极管固有的零电流开关(无反向恢复损耗),这允许使用较廉价的二极管而不会影响效率。而且,由于纹波电流的减小和高效的开关频率加倍,因此可以使用更小的输入和输出滤波器。

FAN9612的特性包括:

自动切相,在轻负载下仅有一个通道运作,将功耗减至最小;

低启动电流和低工作电流;

谷底开关(valley switching)技术将MOSFET开启时的COSS损耗减至最低;

各个通道具有过流和功率限制保护功能;

两级输出过压保护(OVP);

输入电压欠压和过压保护;

将重启定时器频率减至最小,以避免可闻的噪声;

最高开关频率钳制。

可编程闭环软启动,在启动时出现输出电压过冲减至最少。

输入电压前馈功能将输出电压对比线路电压的变化减至最小。

来源:电子发烧友
