多重负载电源系统的设计

目前市场上已出现一种全新的设计工具，能够同时配置和设计多重负载电源系统，而且还有助于缩小方案体积、提高系统效率以及降低系统成本。

设计单个电源

在电源设计流程的最初阶段，工程师首先要确定电压与电流规格，包括最低与最高输入电压、输出电压及负载电流。用户必须针对组件大小、效率及成本，确定整体设计目标。然后，设计师可以使用美国国家半导体WEBENCH??设计工具的可视化功能来获得最符合设计要求的解决方案。

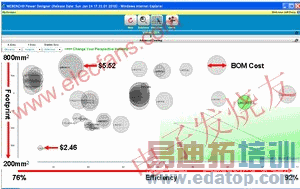

如图1显示,输入为14至22V，输出为3.3V、1A典型降压电源的不同解决方案。y轴表示组件大小，x轴表示效率，圆圈大小表示物料总成本。在此案例中，显示了一组在输入下可能获得的50种不同设计，而不同设计之间的性能存在很大差异。这是由于：A)开关频率不同，B)设备有同步与异步开关之分，C)控制器设备有外置FET与集成FET之分。图标方式有助于设计师获得符合目标的最优解决方案。

图1：一组在特定输入下方案大小、效率及物料成本之间进行权衡后50种不同的电源解决方案

Footprint方案大小

BOMCost物料清单成本

Efficiency效率

系统级设计

如果采用此单个电源设计方法并将其应用至整个系统，则可行的设计方法数量就会大幅增加。如图2显示,具有FPGA、内存、通信及马达控制元素的系统板。

图2：单个系统板中的多重直流负载示例。此示例需要多重电源解决方案。
