多域视频联网监控解决方案

跨区域、大范围的联网监控系统是一个涉及到多个层面的复杂系统，系统的整体设计和联网技术应用至关重要。在多域联网监控的建设中，使用通信业界通用的、公开的SIP技术，可以具有很好的通用性和复制性；采用监控系统平台间互联互通的方式，可以方便地实现图像资源的跨域共享；而遵循业界已经得到实践的互联标准协议，则可以事半功倍，且开放性好。

一、域的概念

在探讨多域视频监控联网解决方案之前，我们首先要对其中域的概念进行说明。

域指的是一个独立的组织单元，在监控系统中，我们把域分为物理域、逻辑域。

物理域也称实体域、自治域，有域内唯一的认证注册管理服务器，负责全域内设备统一注册、用户登录认证和管理，可以直接或间接管理前端设备。通常理解的监控域主要指的就是物理域。如一个企业的园区监控系统、一个城市的社会治安监控系统，都可以称为一个物理域。

逻辑域也称虚拟域、非自治域或资源组，一组针对特定组织业务对象的关联资源的组合，也可以是网络、存储和媒体处理汇聚节点。逻辑域内的设备不能独立运行，域内资源需要依靠物理域的管理服务器才能运行。逻辑域可以在一个物理域内，也可以跨物理域。如企业园区监控中某个部门的监控域、城市社会治安监控系统中的交警监控域，都可以认为是在物理域中划分出的逻辑域。

多域联网监控系统是指由多个单域系统组成的，通过单个或多个中心管理平台，实现跨逻辑域或物理域监控资源的监控系统。由于涉及到多个逻辑域或物理域监控资源的管理，这类系统监控规模往往较大。而组成多域联网监控系统的各个单域系统，可以是同一厂商的单域系统，也可以是不同厂商的单域系统。

二、多域联网监控需求及问题

网络监控的应用范围逐步扩大，许多行业及一些跨地域大型企业对监控的需求已经不仅仅满足于本地的联网监控，而是在原有本地联网监控基础上，要求进行省级乃至全国范围内跨区域的联网监控。

以目前正在大力开展的平安城市建设为例，很多城市完成了覆盖全市的整体视频监控系统，但是也由此带来了新的问题。最突出的就是不能实现视频资源的共享。以单个城市为主体的平安城市，视频资源容易形成信息孤岛，无法实现图像共享。上级公安机关在警卫工作、重大事件的处置指挥过程中，需要所属各公安机关提供远程的现场视频监控支持。因此随着视频监控系统应用的不断深入，系统规模的不断扩大，系统的整合需求也日益强烈，纵向需要形成省-市-县多级的监控系统级联，横向要实现跨区域、跨行业的图像共享。

除了平安城市的建设，在其他行业，也存在类似的问题。如交通行业，各地高速公路的监控系统建成之后，上级主管部门交管局也系统能够将各条高速公路的图像进行共享上传，以便于出现事故进行应急指挥；再比如全国性的大企业，如石油公司、烟草集团，在全国各地都有大量的分公司，这些分公司基本都有自己的监控系统，那么如何将各地的监控图像统一起来，在总公司或省级分公司层面进行共享调用，也是需要考虑的。

如何才能有效的构建多域联网监控，实现视频监控图像信息共享？就以往监控系统的建设来说，各地、各单位、各子系统采用的视频监控系统来自不同的厂商，采用的技术架构与标准也各不相同。这些不同既包括设备的控制信令，也包括视频图像的编码与图像的存储方式等。例如视频编码可以采取MPEG2、MPEG4、H.264等格式，存储也可以采取DVR、NAS、IPSAN等不同方式。由于各子系统独立建设，采用不同的实现技术和标准，导致系统间无法互联互通；而图像存储分散，存储格式不统一，使得系统间图像共享困难，数据无法实现综合利用。

三、多域联网监控模型

在多域联网监控系统中，其监控模型为存在多级组织关系的多个域的联网模型，可分为基本型多域监控模型和混合型多域监控模型：

1.基本型多域监控模型

逻辑域只存在于一个物理域内。以平安城市的省级联网系统为例，省级监控系统与各地市的平安城市监控系统构成多域联网系统，省监控系统与各地市的监控系统自身均是一个物理域，但在某个地市的多个业务部门，如交警、消防等均要依据本机构的管辖范围单独进行管理，这样就会在一个物理域划分出多个分属不同部门管理的逻辑域。

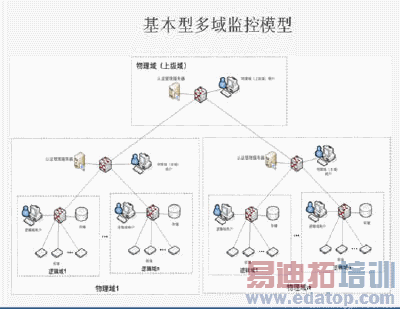

图1：基本型多域监控模型

2.混合型多域监控模型

逻辑域跨越多个物理域。仍然以平安城市的省级联网系统为例，省级监控系统与各地市的平安城市监控系统构成多域联网系统，省监控系统与各地市的监控系统自身均是一个物理域，但省级的垂直业务部门，如省交警总队需要实现本业务领域从省到地市的监控图像统一管理，这样就会在多个物理域划分出一个单独的逻辑域。

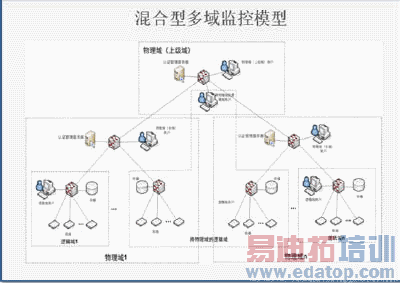

图2：混合型多域监控模型
